一个被忽视的坡顶节点图，竟让工程量偏差高达数千平方米；一次及时的现场签证，为结算争取回数十万合理费用——这些都是来自基坑支护工程一线的真实教训与经验。

近日，通过深度访谈中建五局第二建设有限公司资深造价专家，并结合其在“珑悦台二期”等项目中的实战经验，我们提炼出一套覆盖图纸审查、复杂计量、变更管理与结算核对的完整方法论，结合CAD快速看图应用技巧，旨在为行业同仁提供一套可复制的“避坑指南”与增效方案。

一、图纸审查：“边角料”信息影响计量

基坑支护工程的计量准确性，往往始于对图纸的“地毯式”精读。在“城东花园”深基坑项目中，团队初期仅依据设计提供的护坡斜坡面标准大样进行计量。

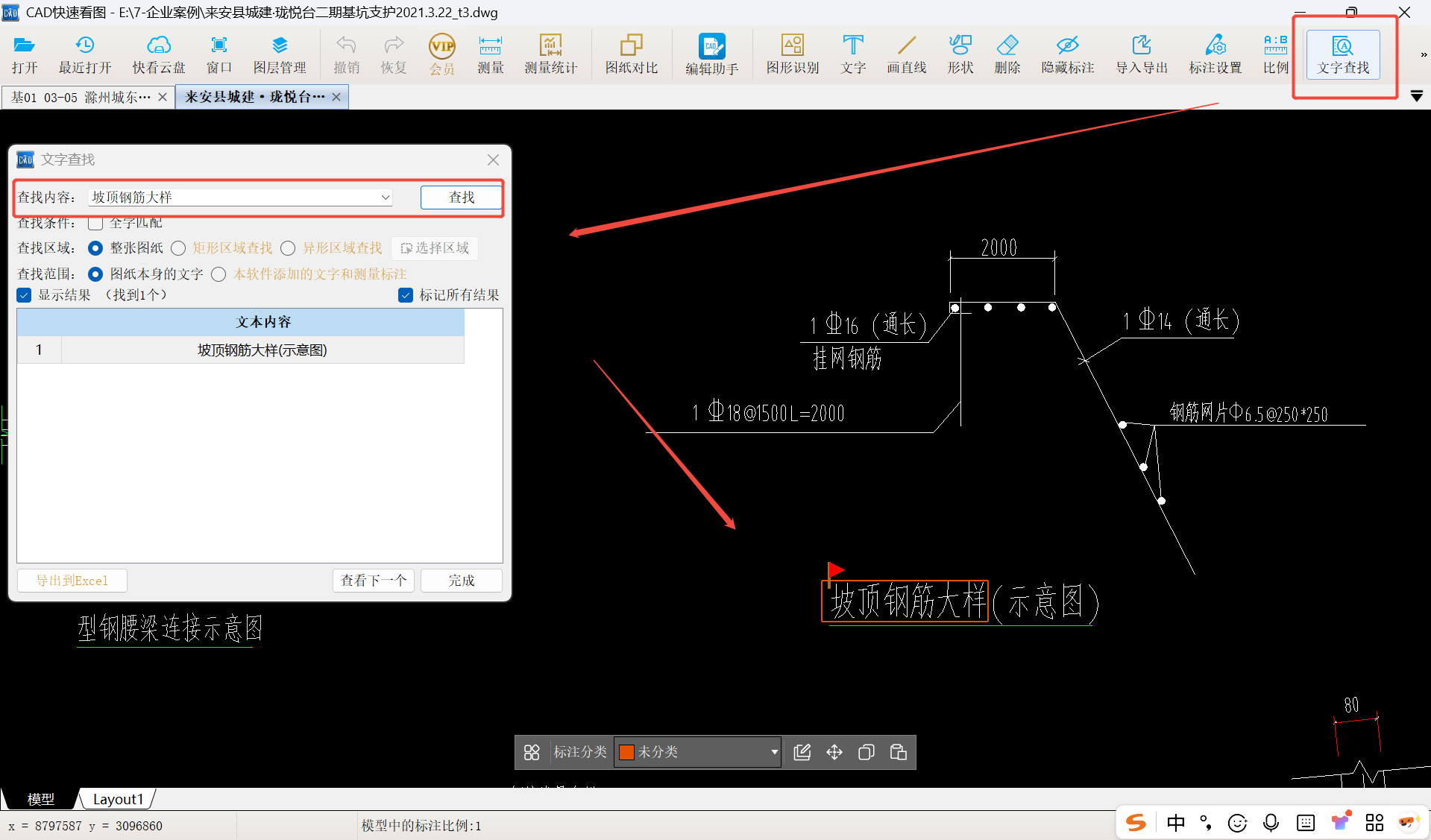

“经验告诉我们，坡顶与自然地面交接处的构造常常是‘被遗忘的角落’。”计量组长回忆道。通过CAD快速看图比对节点详图、文字查找精准定位，发现原设计未明确给出坡顶外扩1.5米范围内的加强构造大样图。

团队立即与设计院沟通，并复核了地质报告中对坡顶稳定性的要求。通过正式发函，成功获得了补充的“坡顶1.5米范围加强构造”大样图。这一看似微小的补充，实际增加了护坡混凝土面的面积约3500平方米，钢筋用量增加13吨，避免了因图纸深度不足导致的重大工程量漏算。

这个案例揭示了一个关键原则：除了常规的平面、剖面图，节点详图和设计说明中的“边角料”信息，往往是准确性的决定性因素。

二、复杂计量：CAD快速看图高效校核

面对不规则支护面、多级放坡时，传统的断面法计算误差会被显著放大。中建五局团队在实践中发展出一套“数字化工具建模+软件快速校核”的组合方法。

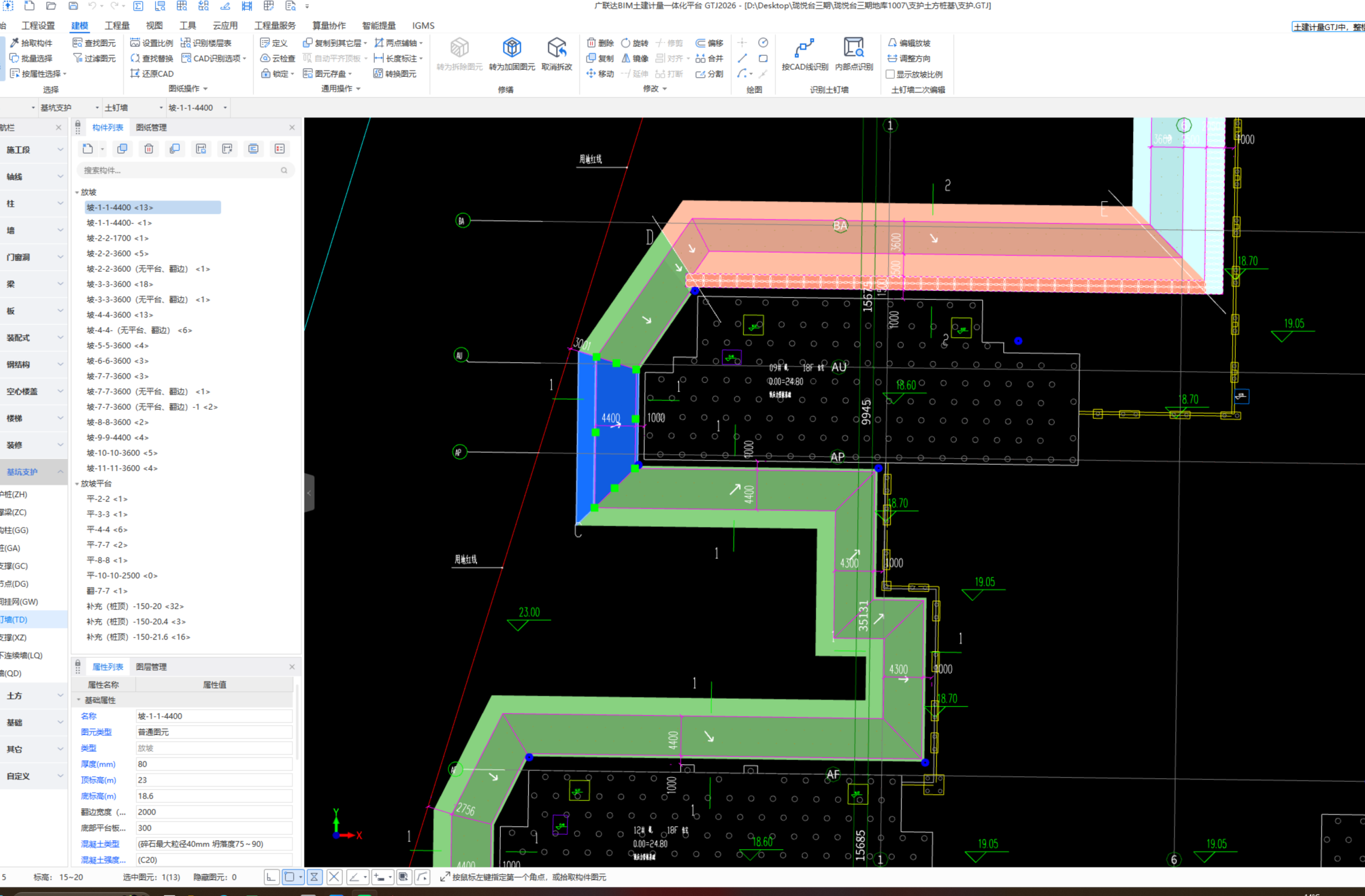

第一步，用计量软件处理规则部分，高效建模。

造价技能

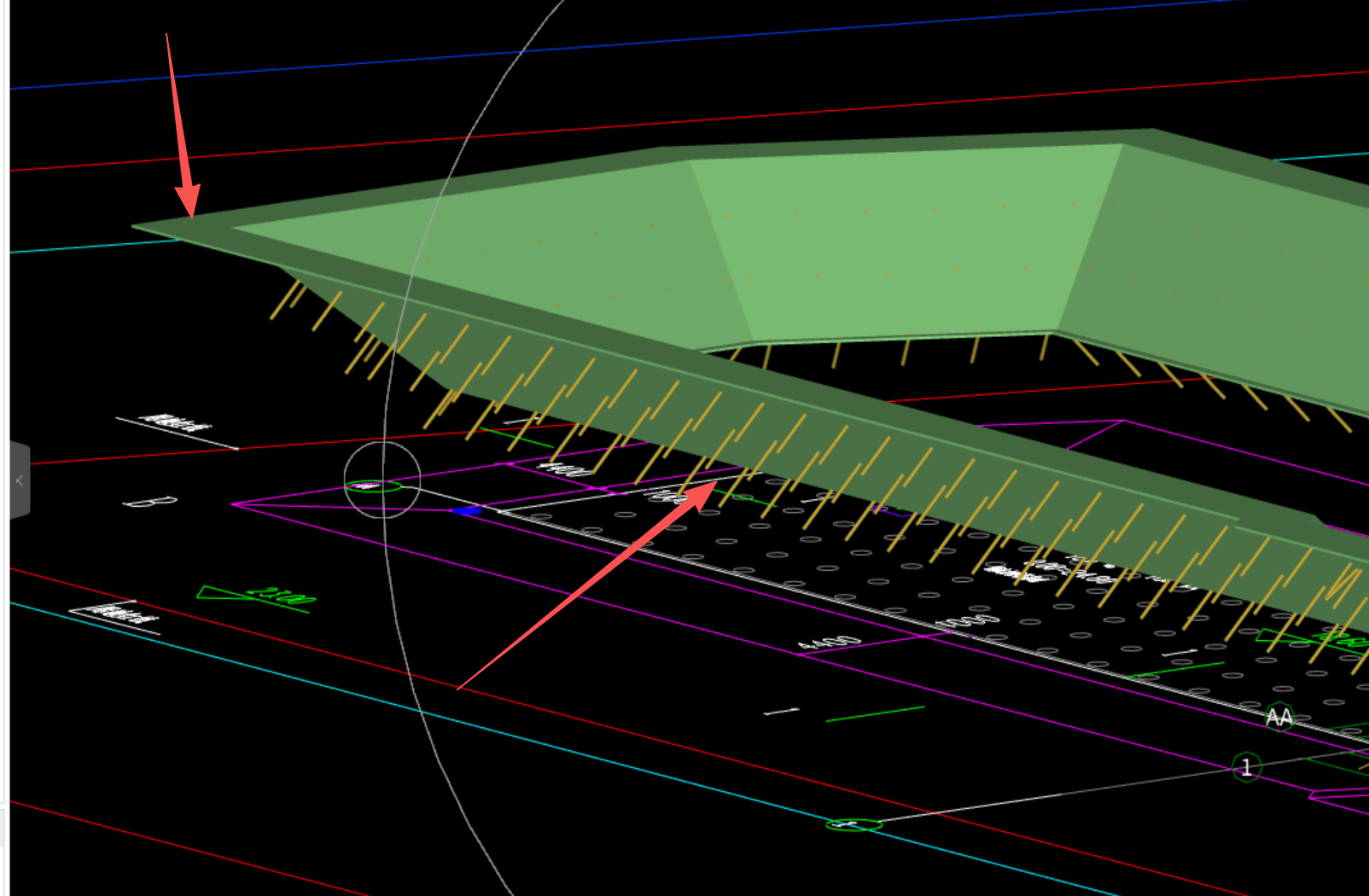

第二步，软件算不了的复杂构造，比如这个坡顶。

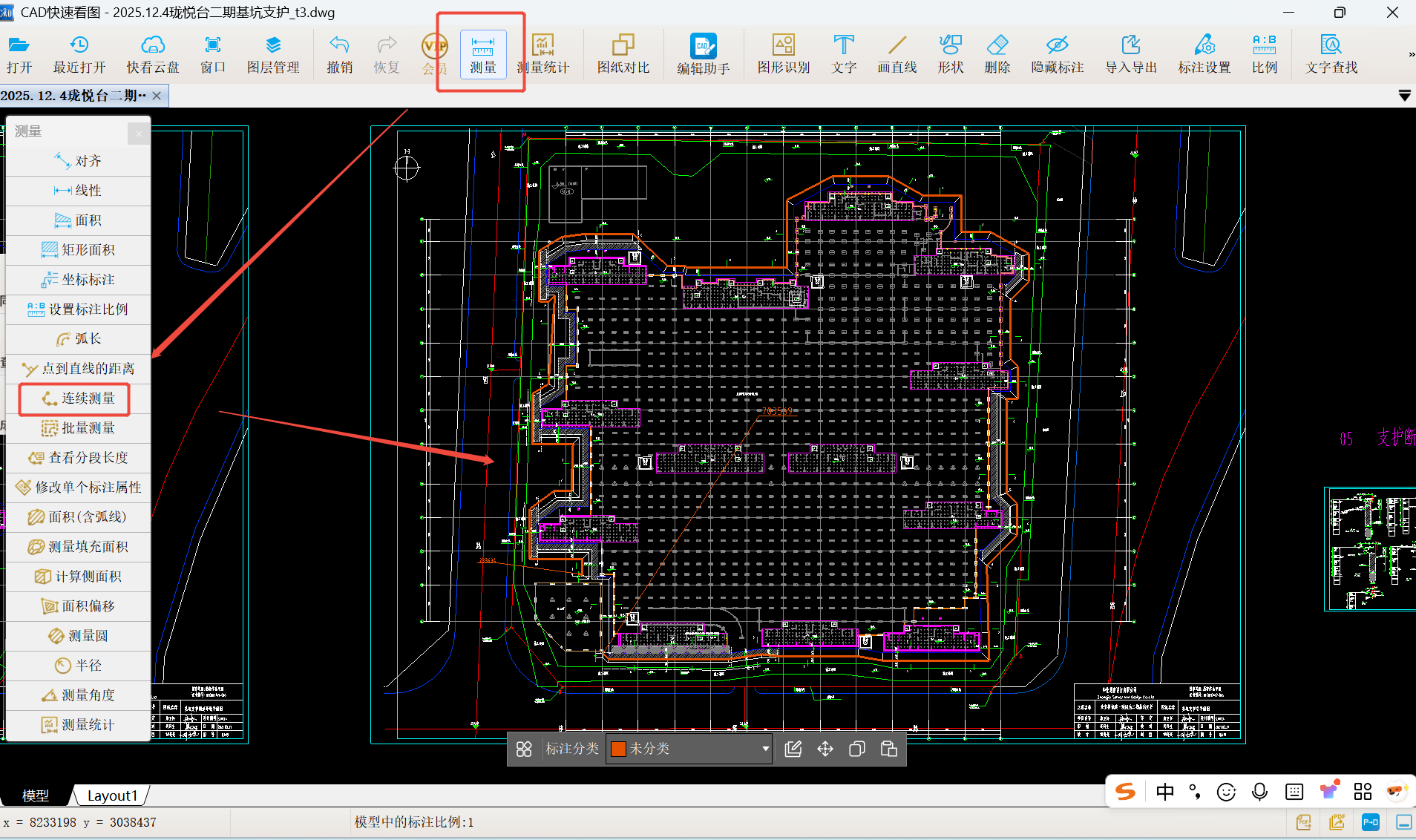

就用CAD快速看图的连续测量功能测量坡顶长度，结合计算钢筋工程量原理公式，计算钢筋量。

基坑支护

钢筋总重量 = 构件总长度 × 单延米钢筋含量

钢筋网总重量 = 护坡面积 × 每平米钢筋网含量

这种“模型整体算+图纸局部核”的方式，既保证了计算效率，又能在与审计对量时，随时调取任意位置的图纸进行验证，极大增强了结算数据的说服力。

三、变更管理：尽快完成变更签证

基坑支护工程因地质差异、周边环境变化等导致的变更是常态，但“口头变更、事后扯皮”常成为结算纠纷的根源。

“我们曾吃过最大的亏，就是现场按甲方口头指令增加了钢板桩，但未及时办理签证，”计量组长坦言，“等到结算时，甲方人员更替，十几万的费用最终无法计入。”

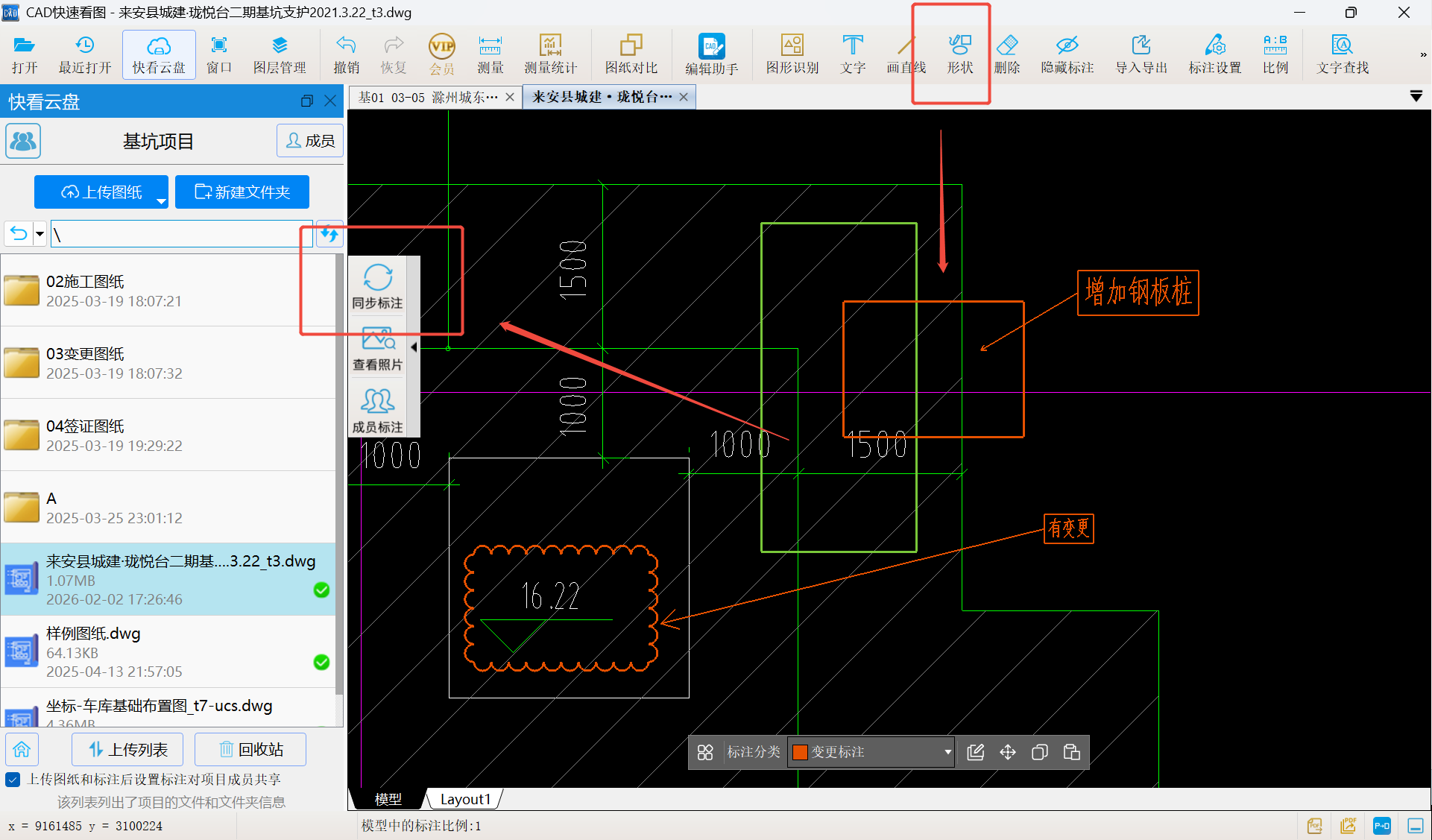

自此，团队立下铁规：所有变更或签证事项必须及时形成书面文件初稿，并追求施工、监理、甲方、审计四方现场签字确认。如今，团队进一步借助CAD快速看图软件中的云盘标注功能，在收到变更图纸后，直接图纸上标注变更部位，在快看云盘里同步标注，封存留档。

每一份签证单都包含事由、示意图、工程量计算式及现场照片，形成完整的证据链。通过即时锁定、四方签认，将过程中的不确定性转化为结算阶段的确定性。

四、结算准备：水印相机记录可追溯

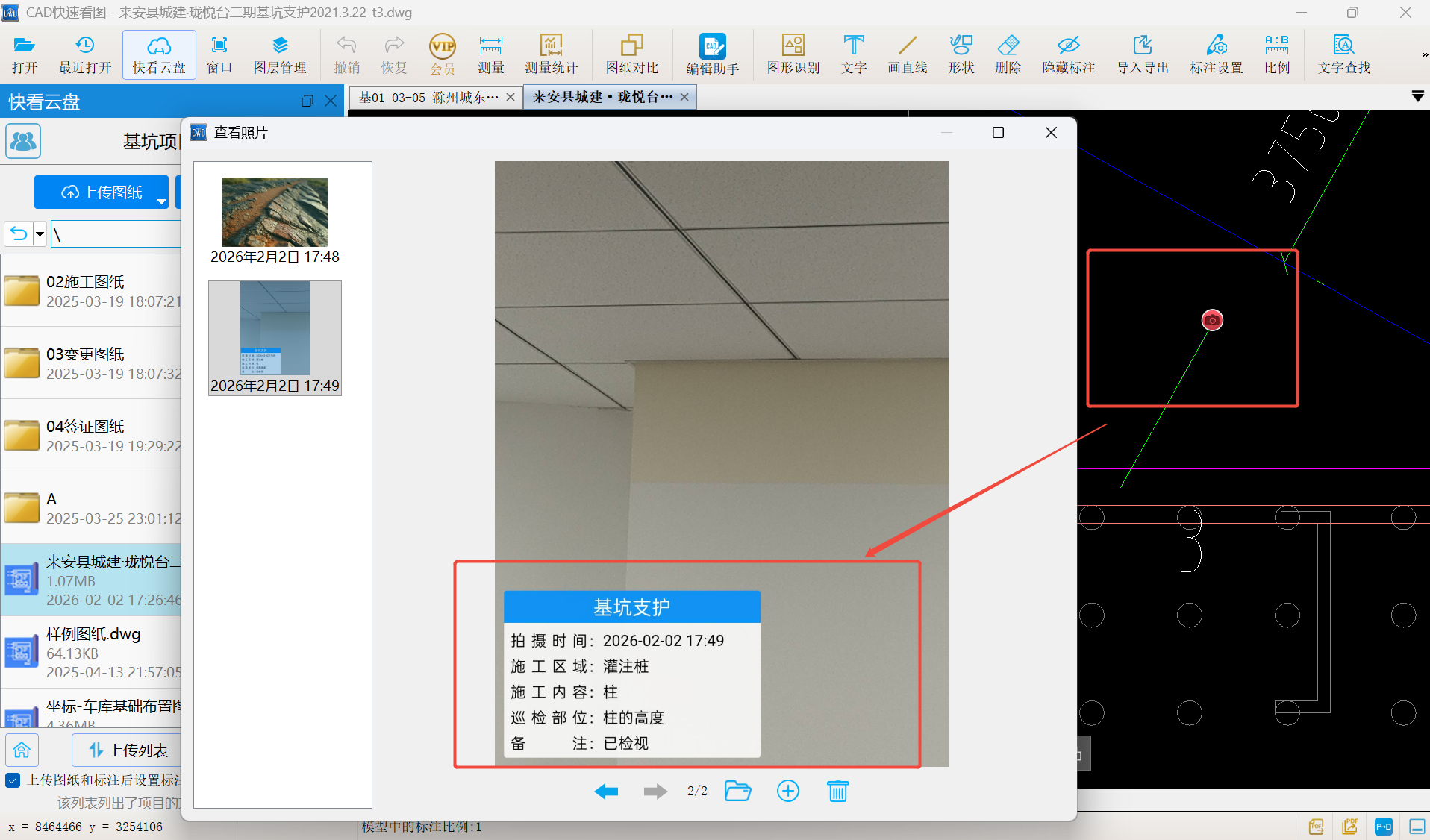

进入结算核对阶段，团队准备的“证据”远不止图纸和签证单。从原始地貌、每一层开挖后的支护面，到所有隐蔽工程验收环节，均按时间轴和部位编号留存高清照片与视频。通过CAD快速看图水印相机对施工部位进行拍照记录，并将影像与图纸标注关联，形成可追溯的施工日志。

建筑行业专业资讯门户-新干线头条

“审计最信服的不是计算书，而是客观、可追溯的原始过程记录。”计量组长强调。充分的影像资料和过程文件，是在结算谈判中维护合理权益的最有力武器。

五、核心建议：对青年造价人员

基于多年实战经验，计量组长对青年造价人员提出了一条核心建议：“仔细读图，不错过任何一个细节说明；并养成习惯，把每一次遇到的特殊设计、非常规处理记录下来，形成自己的‘错题本’与‘锦囊库’。”

他分享了自己早年的教训：一次项目中，图纸中有一处不起眼的说明——“施工电梯基础位置需另行加固”，他误以为这是施工措施而未单独计算。结果审计指出，此处的“加固桩”是正式工程内容，造价近20万因漏算全部被扣除。

“自此之后，我要求团队成员，每遇到一个特殊节点，不仅要在本项目算清，更要将其作为一个知识条目记录下来，”他说，“当下一个项目再次出现类似情况时，我们就会主动提问，这一习惯让我们多次在前期就发现潜在工程量，避免了被动与损失。”

从被动执行计量，到主动审查图纸、预判风险；中建五局通过精细化、标准化、数字化的过程管理，将基坑支护这一不可控的隐蔽工程，转化为清晰、有据、可控的造价成果。

在这一过程中，CAD快速看图的高效应用，为团队实现细节把控与高效协同提供了重要支撑——无论是图纸变更的快速对比、复杂节点的精准测量，显著提升了从计量到结算全流程的效能与可靠性。
