排水干管工程量计算-连续测量快速搞定

排水管工程量按设计图示管道中心线以长度计算，运用CAD快速看图软件的连续测量功能，可实现对排水干管从识图到工程量汇总的精准计算，显著提升工作效率与准确性。

一、基础知识

室内排水管道管材选用与连接形式

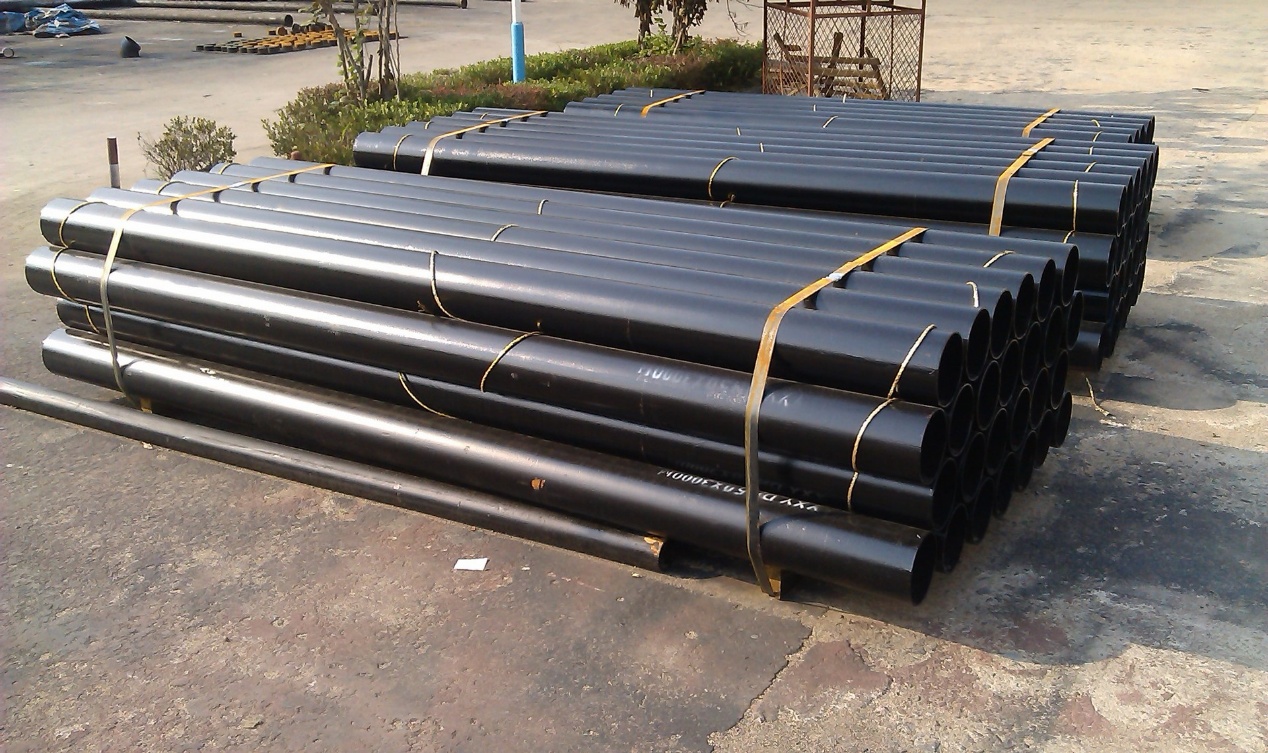

(1)铸铁排水管。与其他金属管材和塑料管材相比,铸铁排水管材具有的优点有:强

度高、耐腐蚀、噪声低、寿命长、阻燃防火、无二次污染、可再生循环利用等。铸铁排水管材优良的耐腐蚀和强度特性,使其使用寿命远大于钢管和塑料管材。铸铁材质本身不含化学毒素,不会对污、废水产生二次污染,并且当建筑或排水管道报废拆除时,铸铁排水管材可 100%回收再生,循环使用。

管工程量

从接口形式上,铸铁排水管材可以分为刚性接口和柔性接口两大类。

1)刚性接口。刚性接口排水管缺乏承受径向曲挠、伸缩变形能力和抗震能力,使用过程受到建筑变形、热胀冷缩、地质震动等外力作用时,易产生管体破裂,造成渗漏事故,因而被逐渐淘汰,仅在一些低矮建筑或特殊场合使用。

2)柔性接口。柔性接口排水管具有较强的抗曲挠、伸缩变形能力和抗震能力,具有广泛的适用性。从接口的连接方式上,柔性接口铸铁排水管材又可分为A型柔性法兰接口、W型无承口(管箍式)柔性接口。

A型柔性法兰接口排水铸铁管采用法兰压盖连接,橡胶圈密封,螺栓紧固。具有曲挠性、伸缩性、密封性及抗震性等性能,施工方便,广泛用于高层及超高层建筑及地震区的室内排水管道。

W型无承口(管箍式)柔性接口铸铁管采用橡胶圈不锈钢带连接,便于安装和检修,安装时立管距墙尺寸小、接头轻巧、外形美观。长度可以在现场按需套裁节省管材、拆装方便、便于维修更换等优点。

在实际安装工程中,A型和W型两种管材搭配使用效果较好。一般排水横干管、首层出户管宜采用A型管,排水立管及排水支管宜采用W型管。这样搭配使用的好处是:A型管由于法兰压盖连接的机械性能较好,在做排水横干管时,可以保证使用寿命和使用功能。同时,由于自身良好的机械强度,特别适用于高层排水出户横管,可以承受上层来水的冲击力。

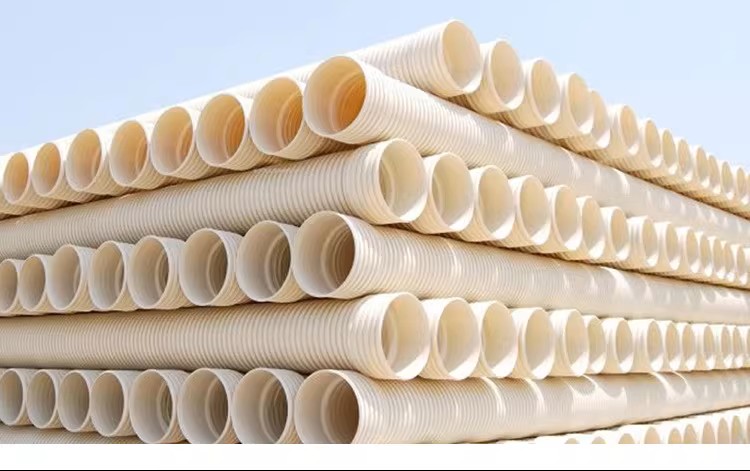

(2)塑料排水管(UPVC)。UPVC排水管物化性能优良,耐化学腐蚀,抗冲强度高,流体阻力小,较同口径铸铁管流量提高30%;耐老化,使用寿命长,使用年限不低于50年;质轻耐用,安装方便,相对于相同规格的铸铁管,可大幅降低施工费用。

塑料管道熔点低、耐热性差,高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。阻火圈由金属材料制作外壳,内填充阻燃膨胀芯材,套在硬聚氯乙烯管道外壁,固定在楼板或墙体部位,火灾发生时芯材受热迅速膨胀,挤压UPvC管道,在较短时间内封堵管道穿洞口,阻止火势沿洞口蔓延。

UPVC排水管由于受温度影响大,膨胀系数大,每层立管及较长的横管上均要求设置伸缩节。如设计无要求时,伸缩节间距不得大于4m。在与其他管道平行敷设时,塑料管靠边,当交叉敷设时,塑料管在下且应错开,并考虑加金属套管防护。

敷设在高层建筑室内的塑料排水管道管径大于或等于110mm时,应在下列位置设置阻火圈;①明敷立管穿越楼层的贯穿部位;②横管穿越防火分区的隔墙和防火墙的两侧;③横管穿越管道井井壁或管窿围护墙体的贯穿部位外侧。

软件应用

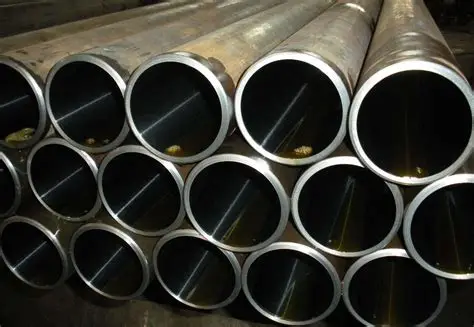

(3)钢管。由成组洗脸盆或饮用水喷水器到共用水封之间的排水管和连接卫生器具的排水短管,可使用镀锌钢管或焊接钢管。

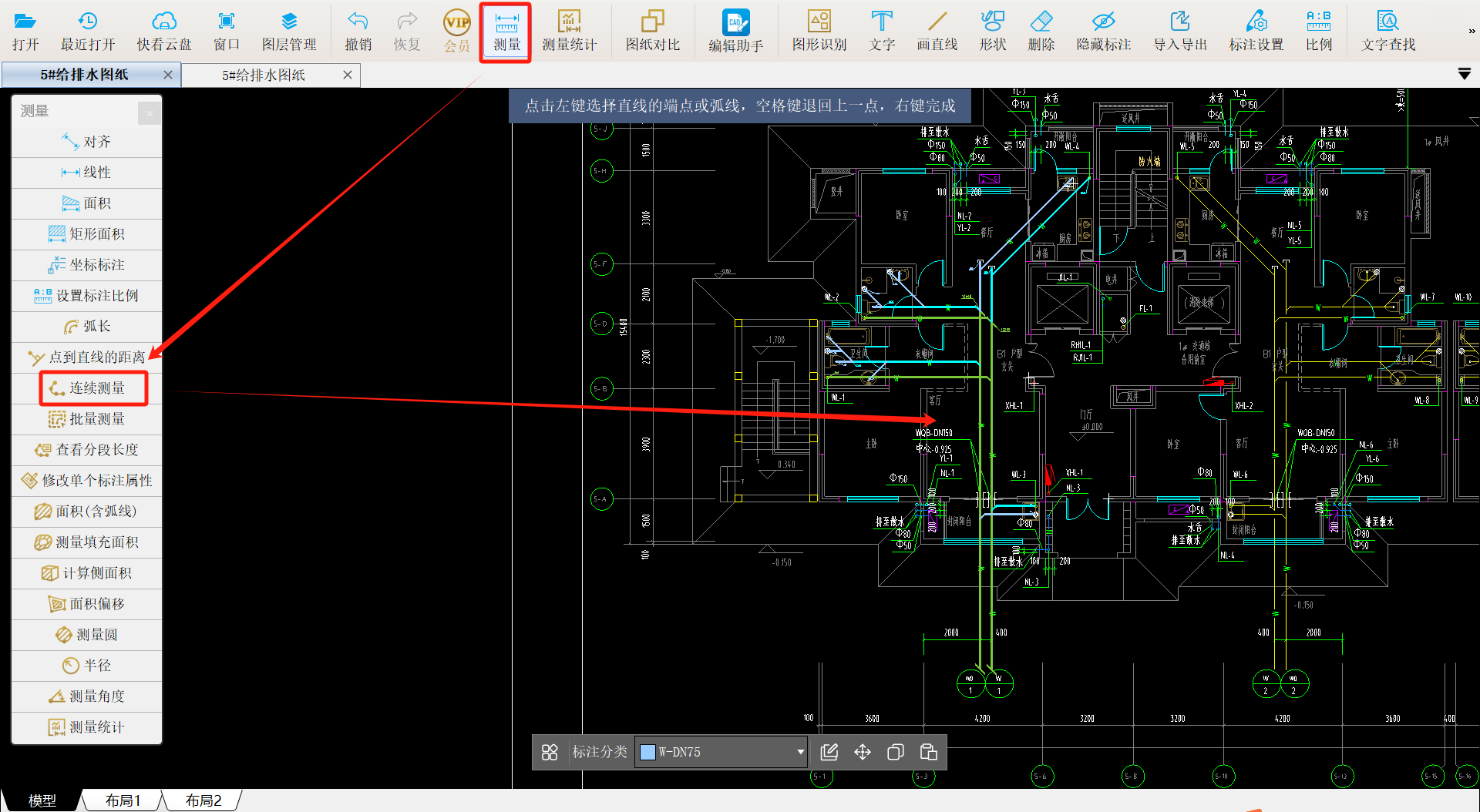

连续测量

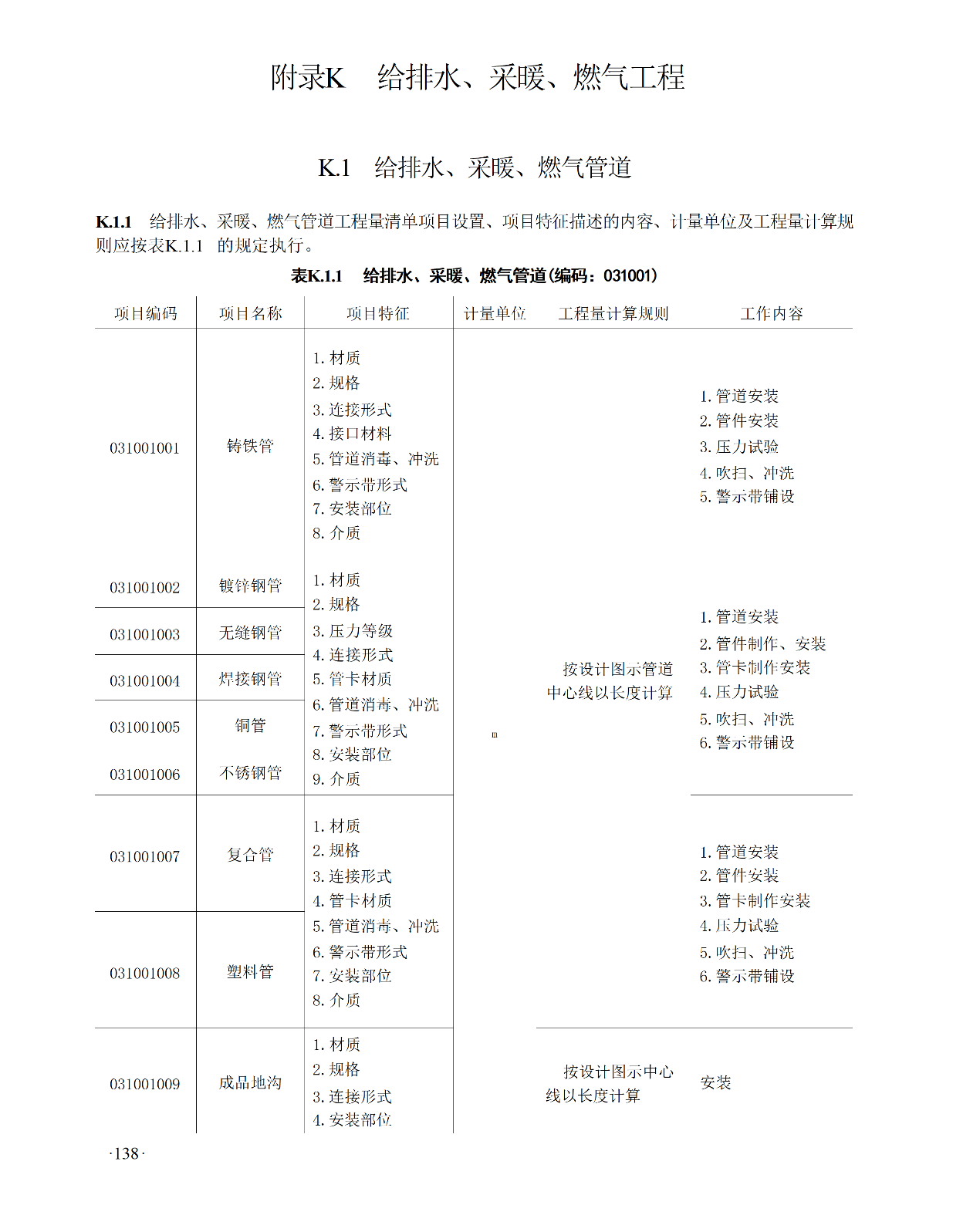

二、清单计量规则

工程量

排水管道室内外界限划分：以出户第一个排水检查井为界。

三、案例分析

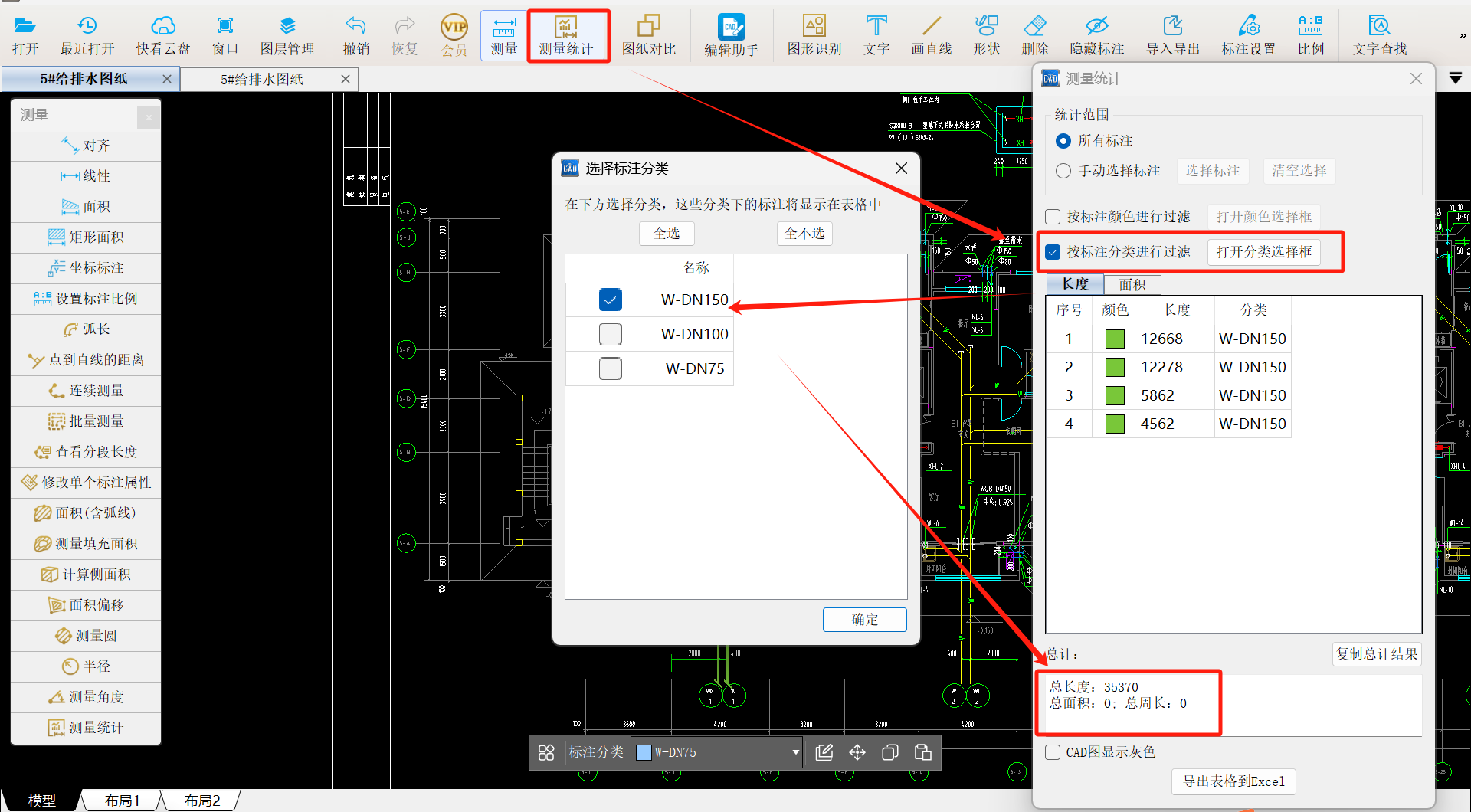

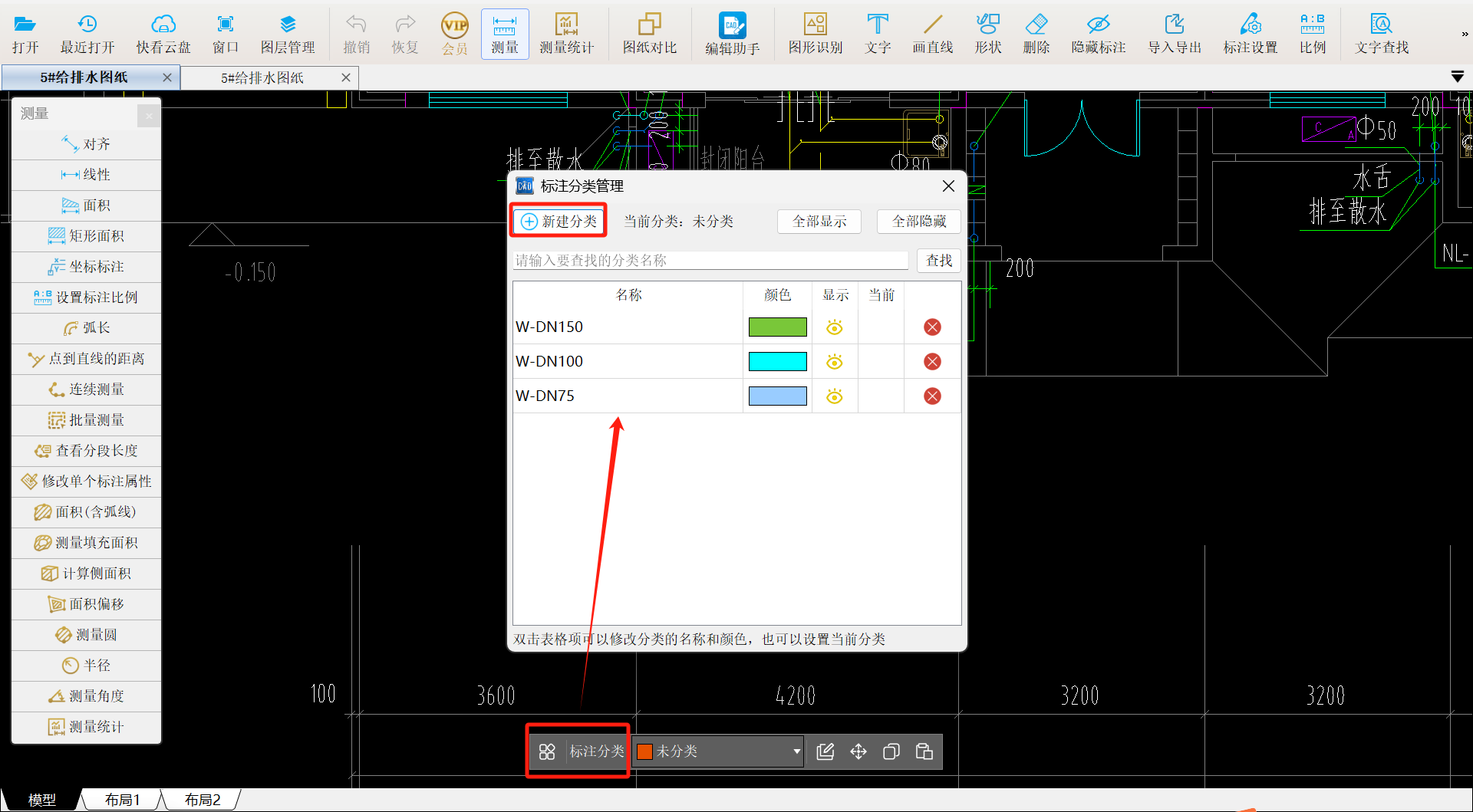

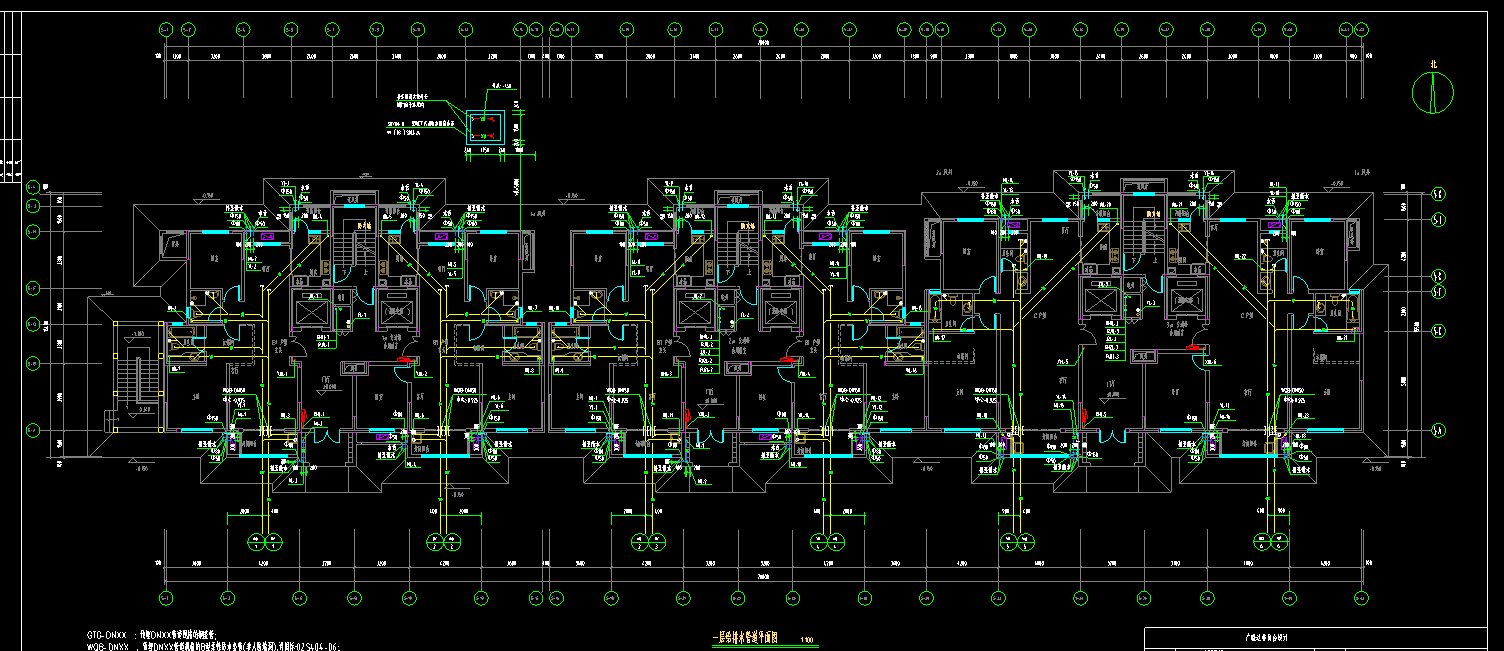

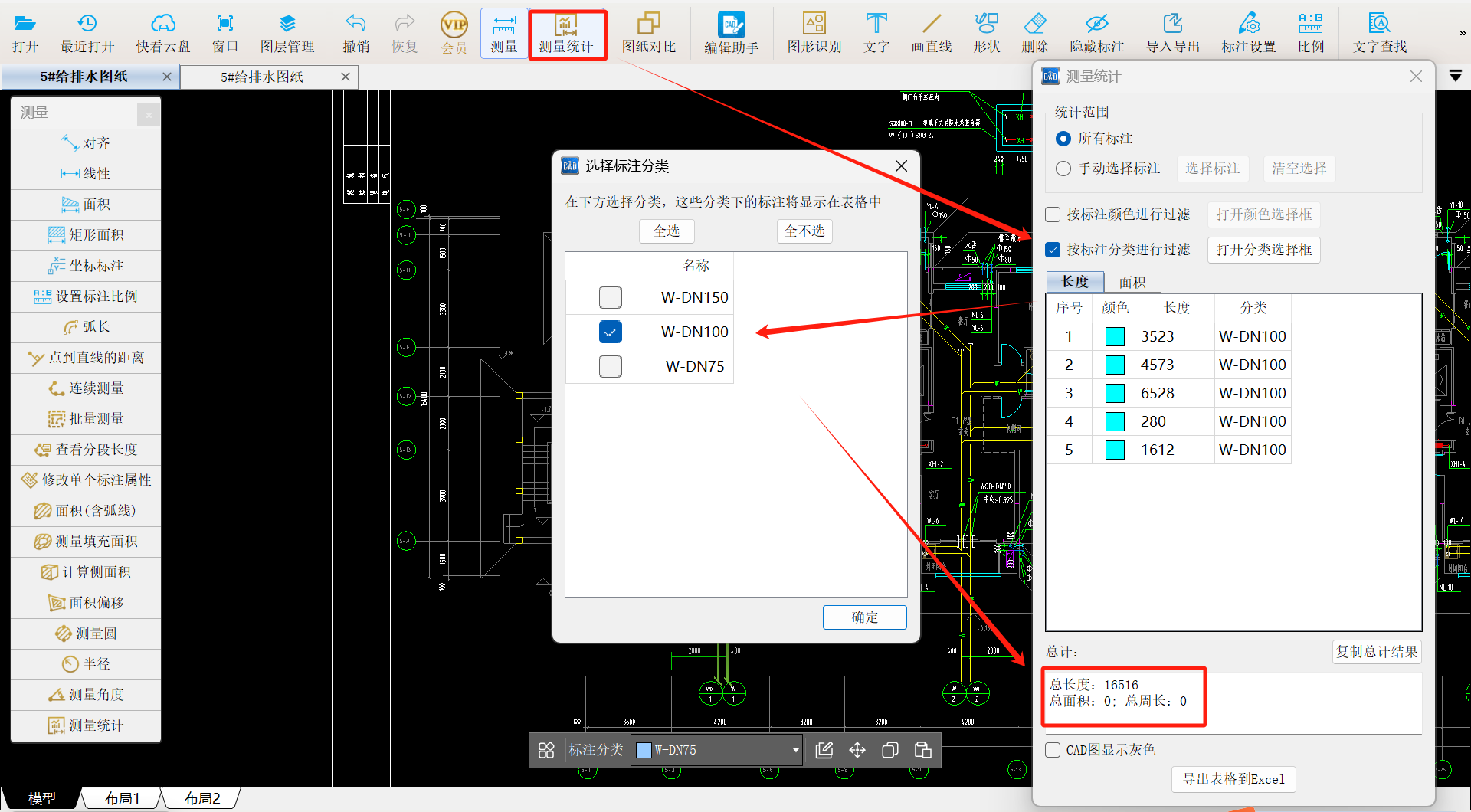

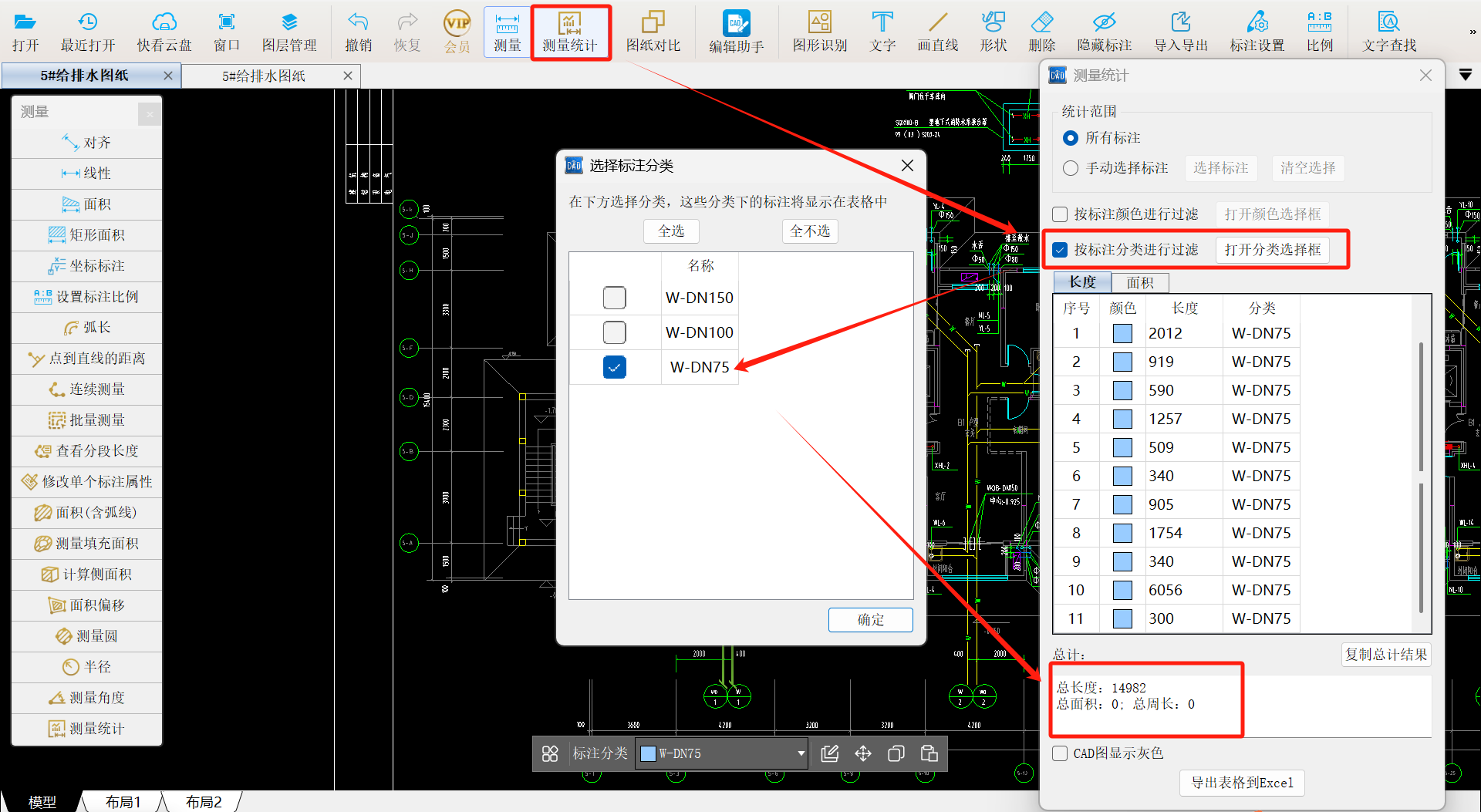

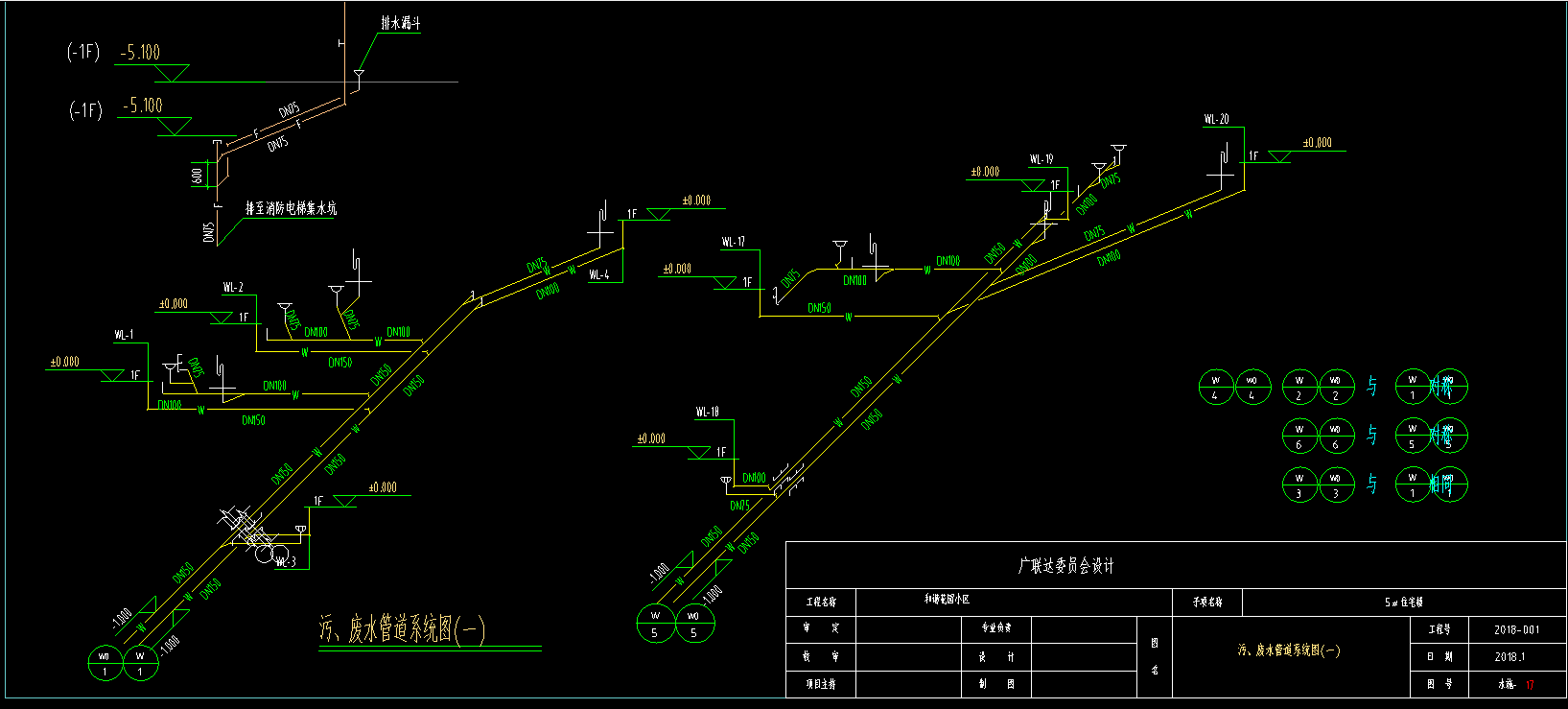

1.观察一层给排水管道平面图和污和废水管道系统图，本案例选取±0.00以下W/1与Wo/1排水管道的工程量进行演示，其中排水管有DN150、DN100和DN75三种管径。

建筑行业专业资讯门户-新干线头条

管工程量

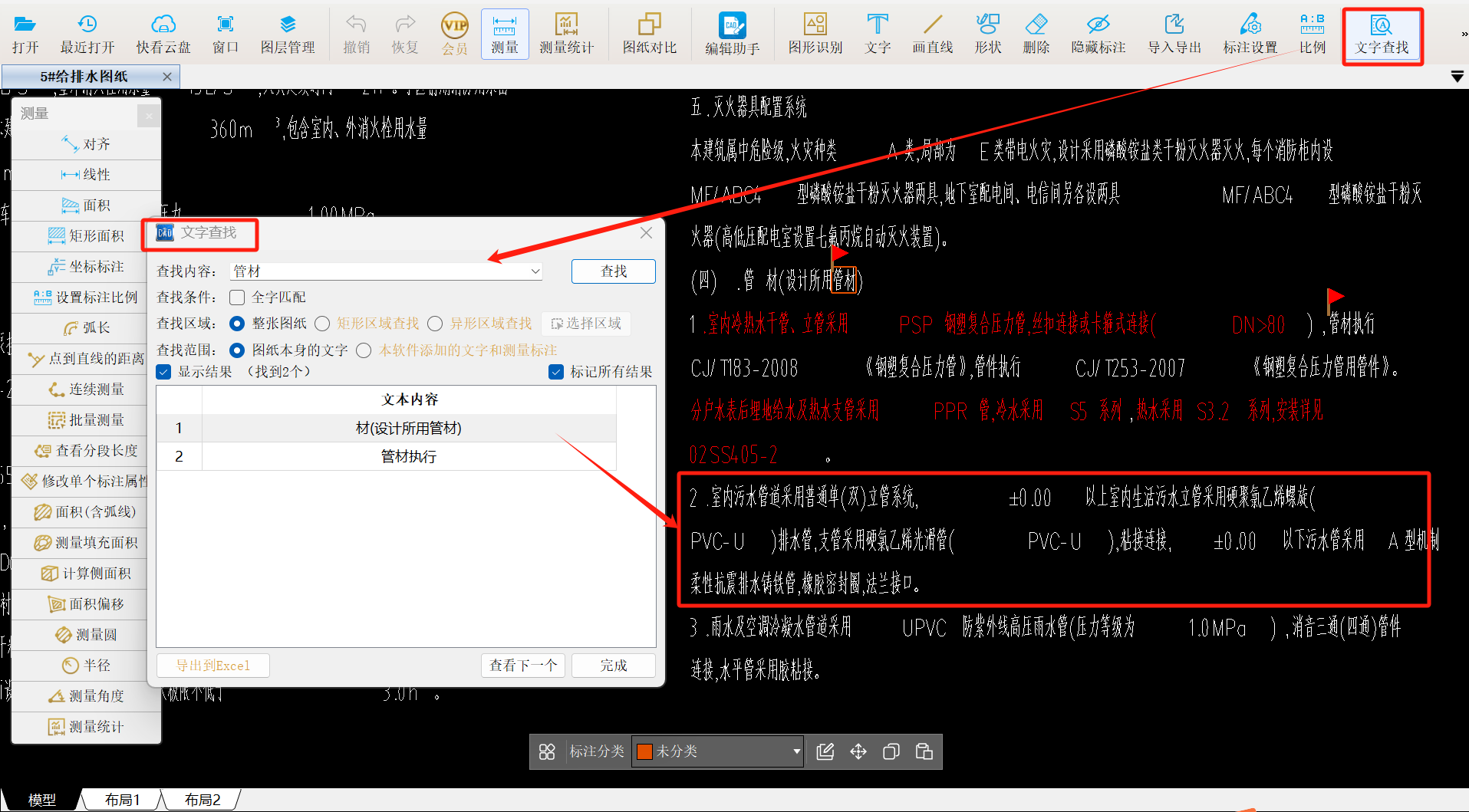

2.借助CAD快速看图的【文字查找】功能，输入关键词“管材”可快速定位排水管的管材及连接方式：室内污水管道采用普通单（双）立管系统；±0.00以上室内生活污水立管选用硬聚氯乙烯螺旋（PVC-U）排水管，支管采用硬聚氯乙烯光滑管（PVC-U），连接方式为粘接；±0.00以下污水管则采用A型机制柔性抗震排水铸铁管，接口形式为橡胶密封圈法兰连接。
