【给水】管网土方算量，一键搞定不加班！
广联达BIM市政算量
2024-07-07
|
4623阅读
0
赞
给水节点管建好模型之后，
我们就可以建模计算给水管网的土方量了~
本篇就和城城一起来完成给水沟槽土方建模的提量吧！
给水管网土方建模指南
1.完成给水管件节点建模后，识别给水纵断面图为模型写入标高数据

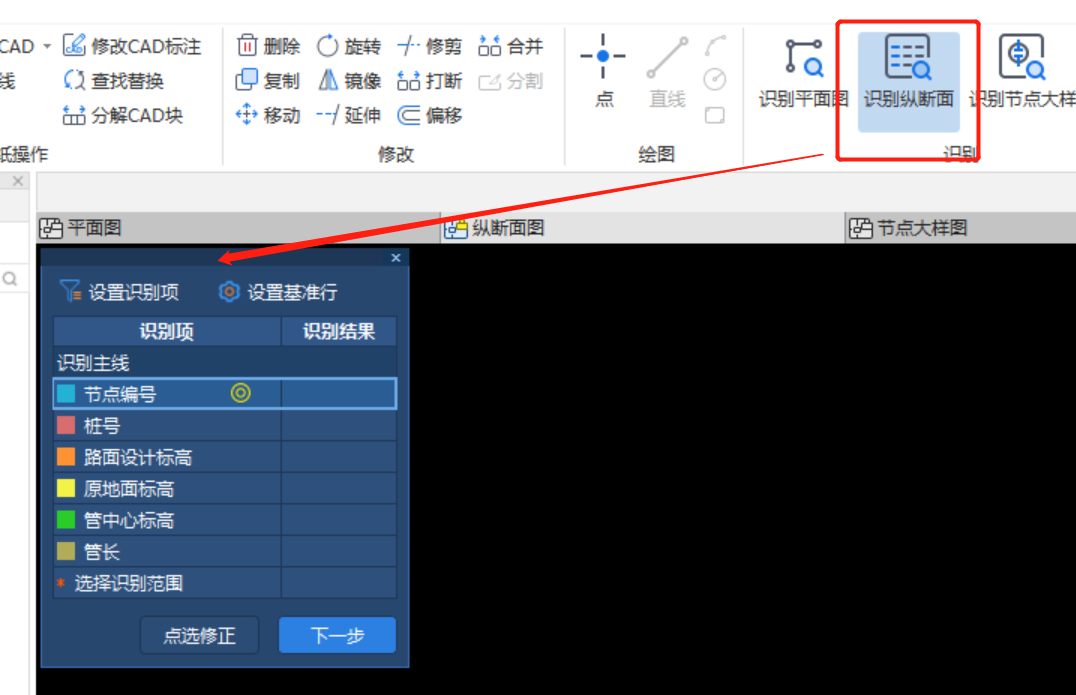

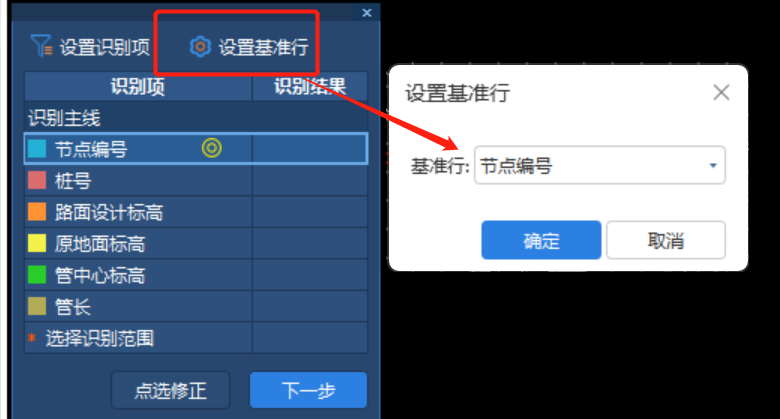

1.1.点击识别纵断面触发功能，在弹出窗体上方可设置识别项及基准行

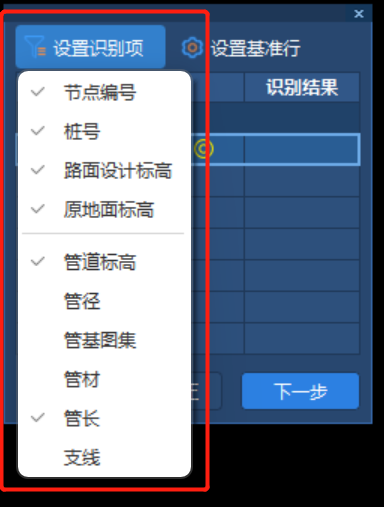

设置识别项：依据纵断面图纸给出的表格数据名称选择或取消勾选相应的识别选项，如图纸上存在支线，需要在此处勾选“支线”
设置基准行：基准行是提取所有数据列的参考依据，一般默认为节点编号。

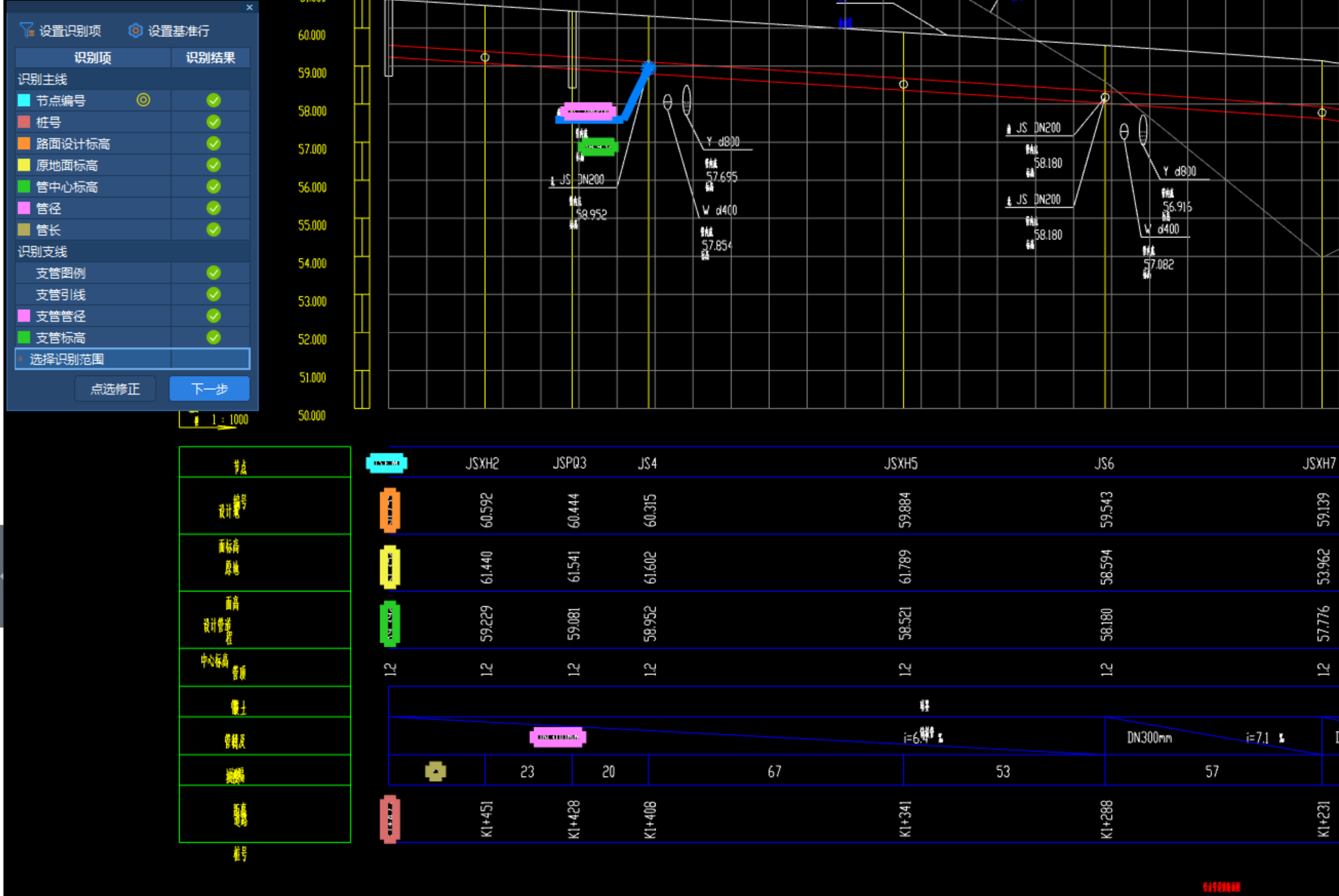

1.2.依据各识别项，点选提取纵断面图纸表格中数据

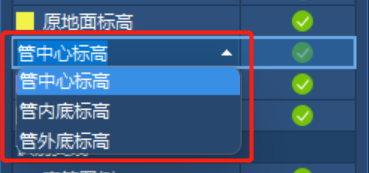

注：在识别“管中心标高”时，若图纸给出的是“管内/外底标高”，可点击切换该标高类型

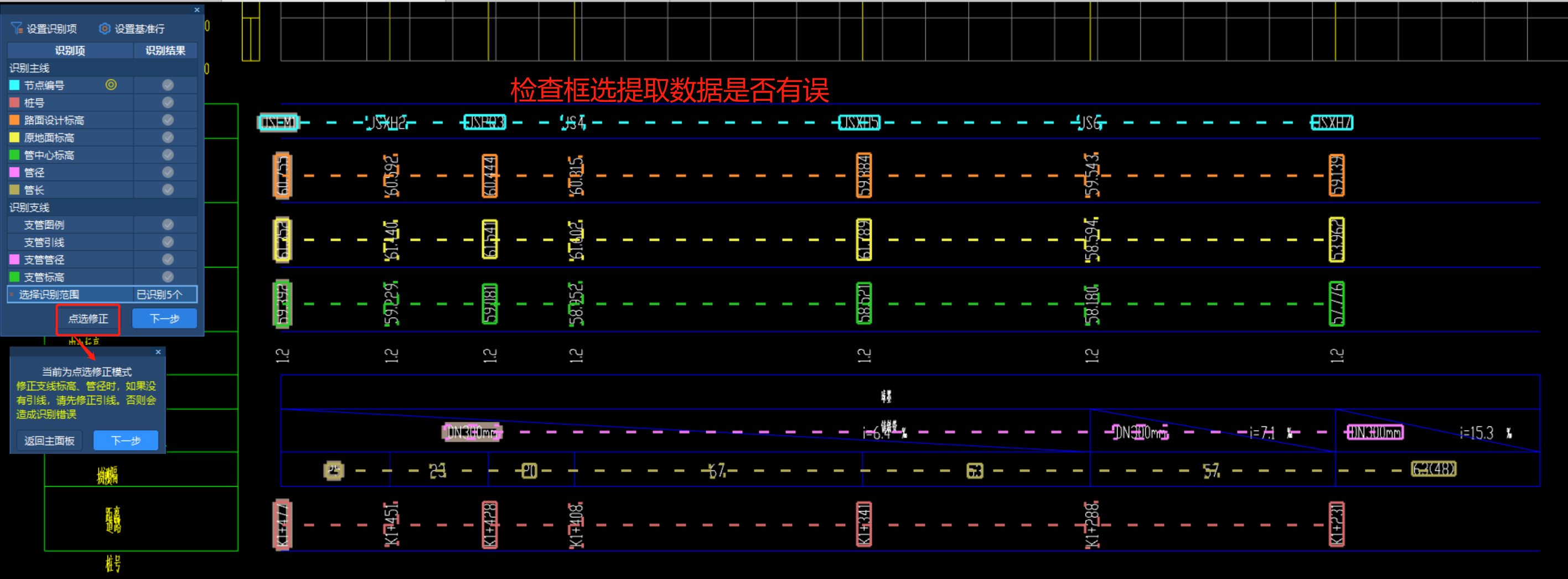

1.3.框选选择识别范围后，点击鼠标右键检查拾取数据是否有遗漏，如有多余拾取或漏拾取，可以使用点选修正进行修改

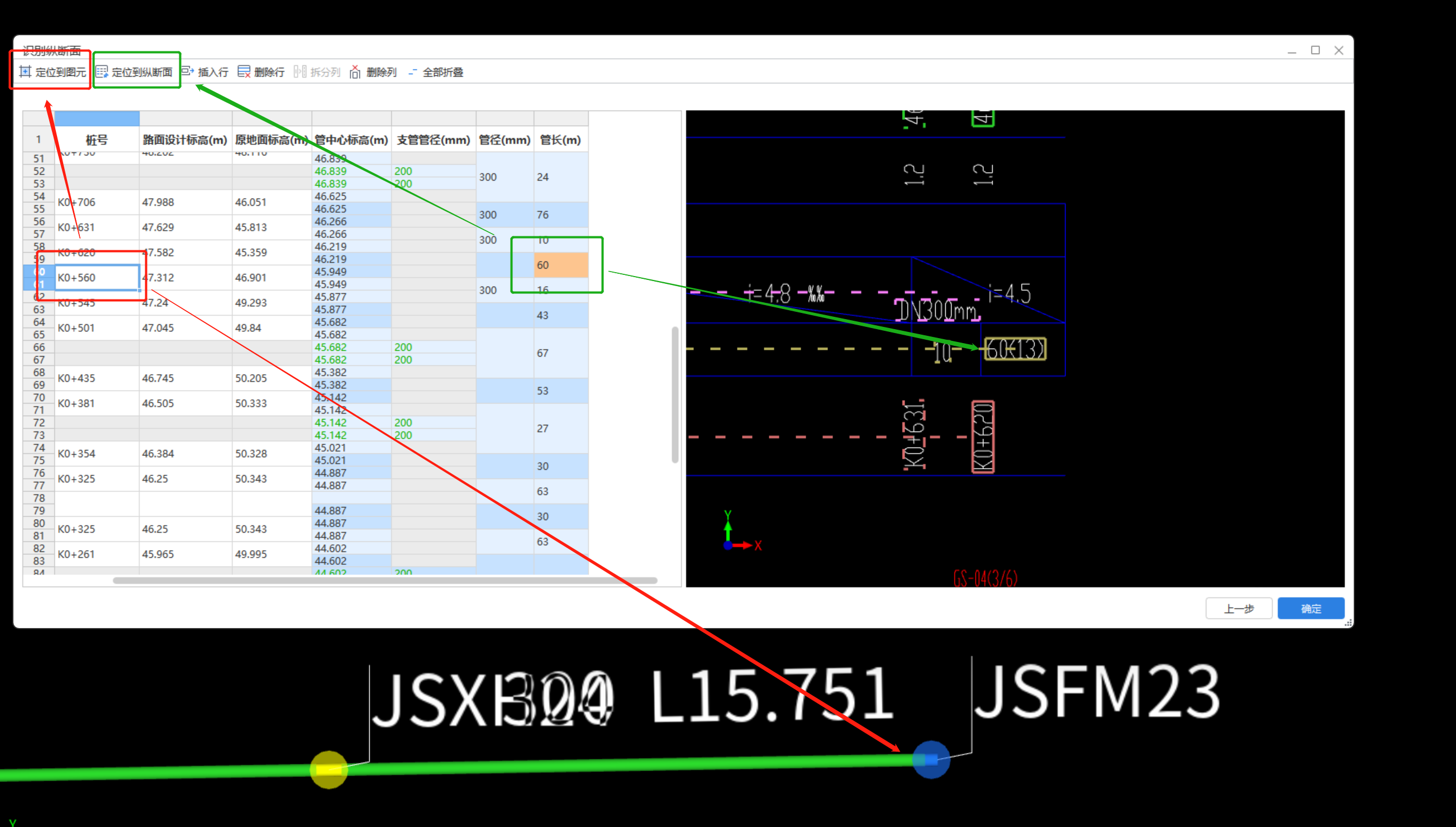

1.4.检查无误后点击“下一步”进入纵断面数据对应写入模型的窗体。在这个窗体中如出现数据异常，该数据的表格底色会标为橙色，点击该数据，窗体左上会提示异常原因。此时可以选择定位到该数据的图元及纵断面图，对比确认数据

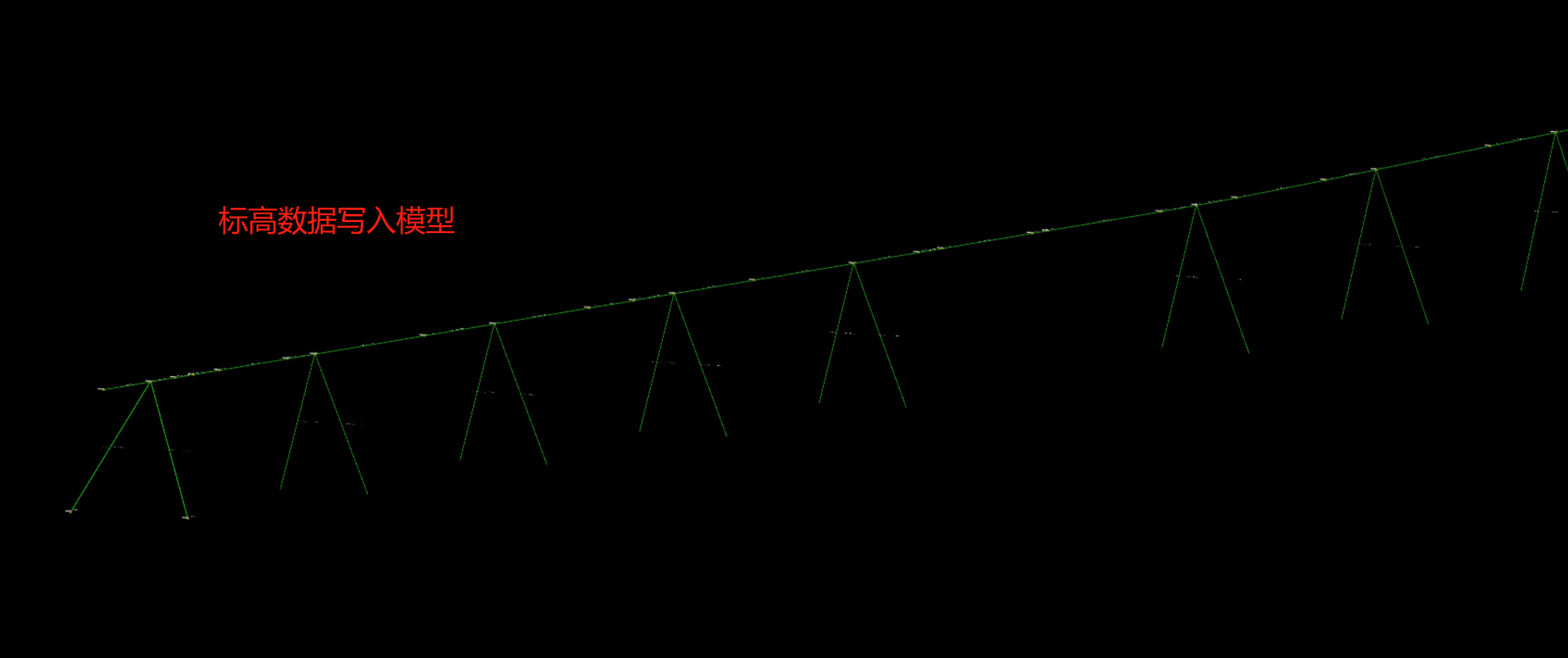

1.5.确认数据无误后，点击“下一步”，数据写入模型；若存在无法匹配模型的数据，将自动筛除

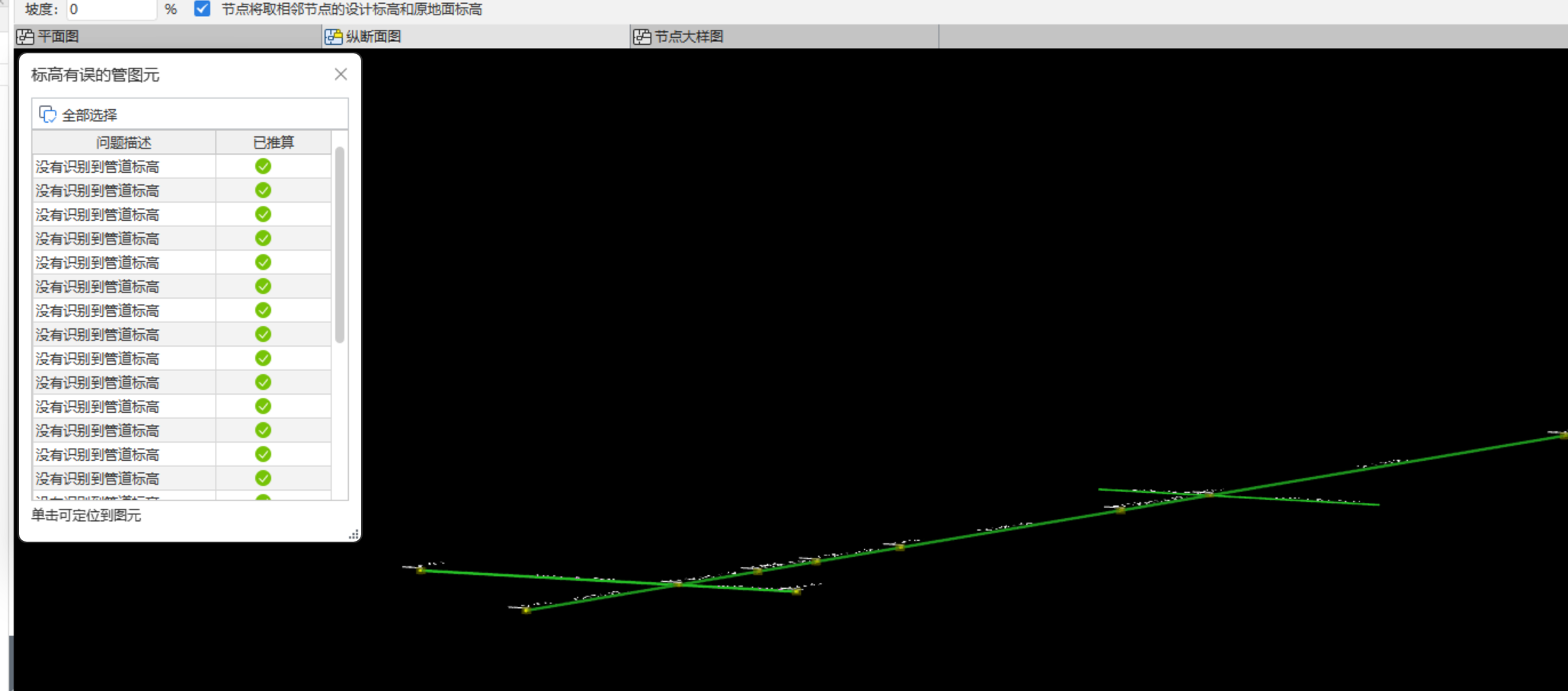

1.6.存在支线时，由于图纸仅标注了一侧的标高数据，另一侧标高需要手动推算。点击“标高推算”，全选后设置推算坡度即可，若存在不同推算坡度，可单独设置推算

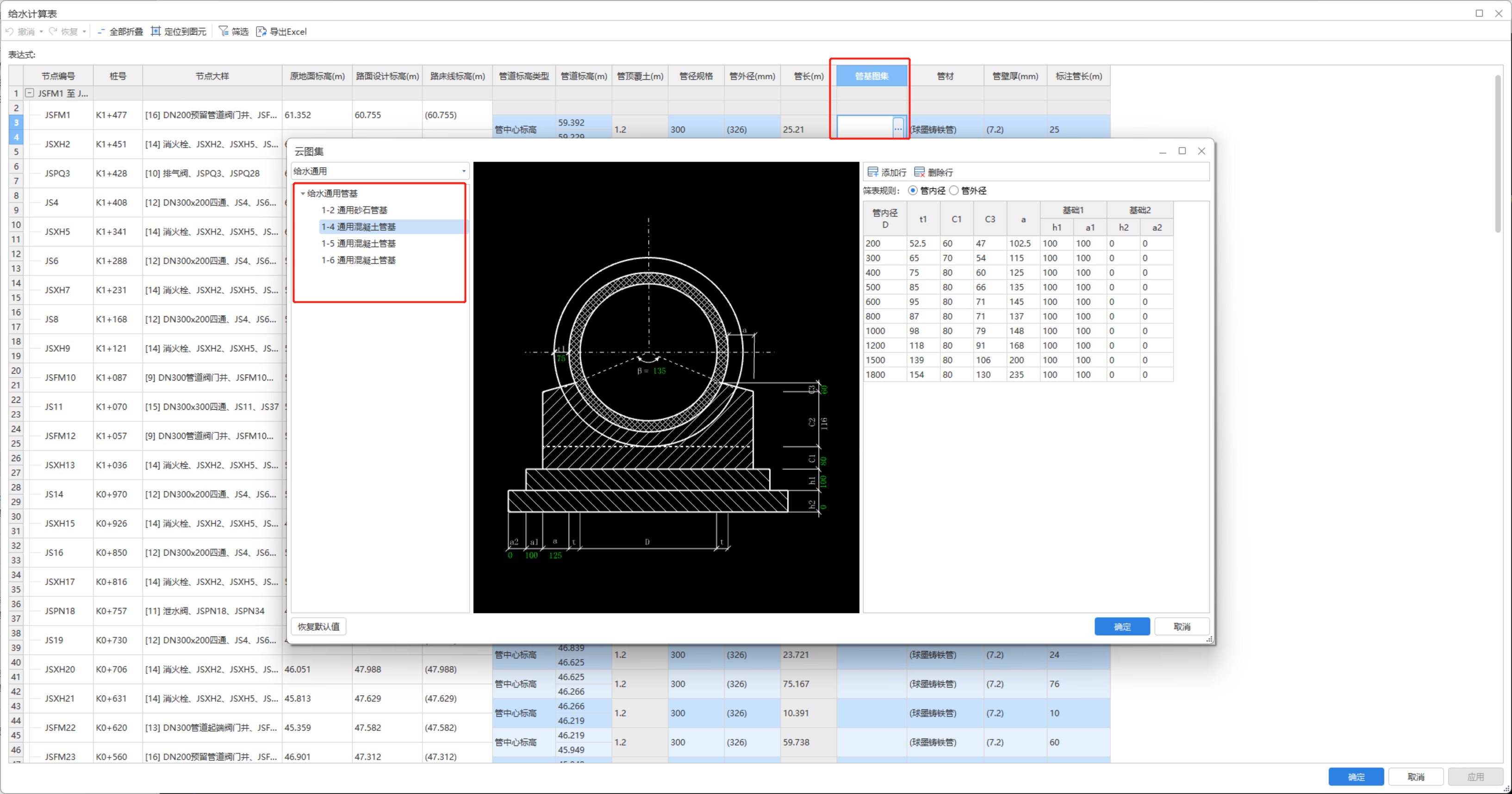

2.使用给水计算表，选择设置管基图集，检查各节点节点大样图匹配

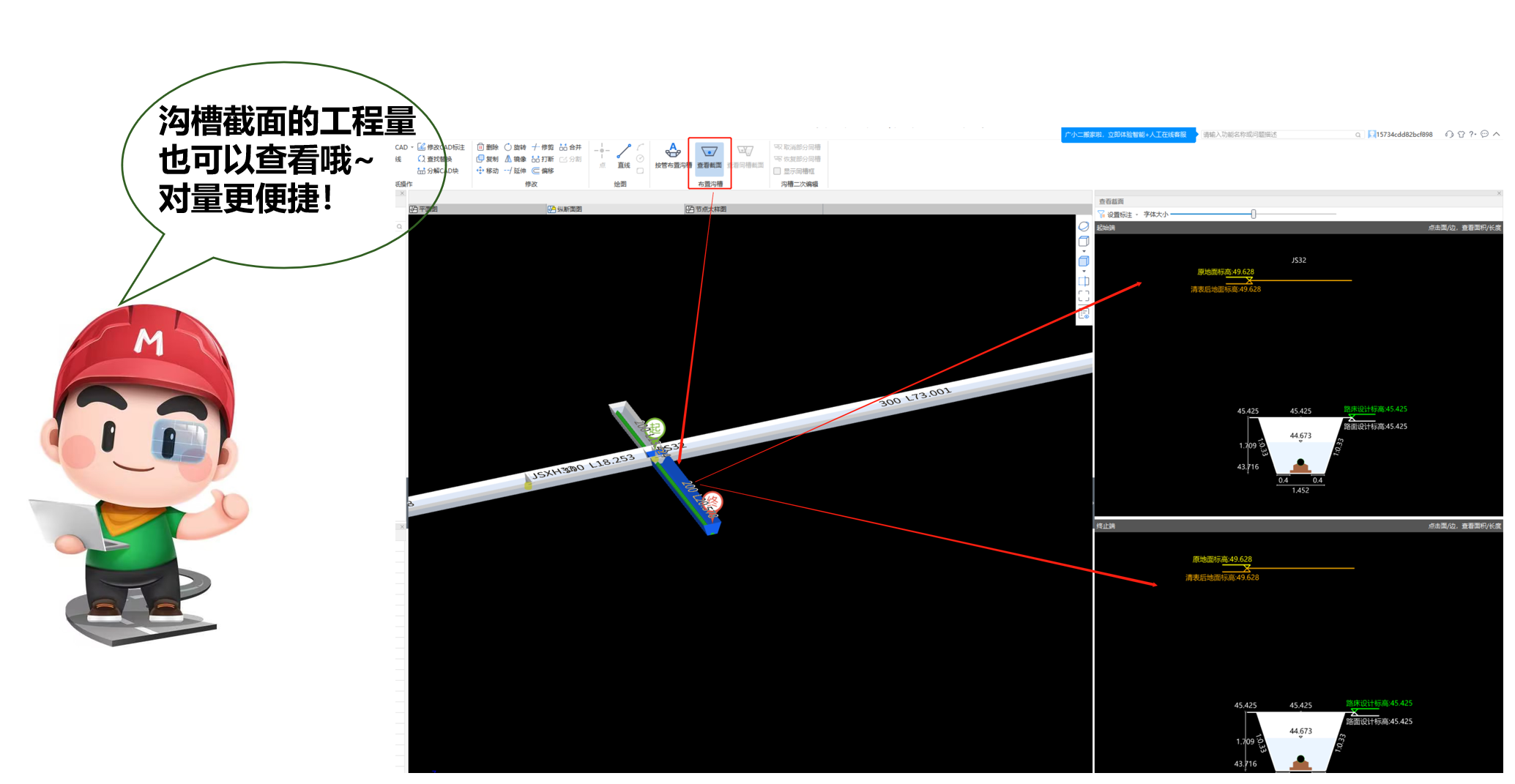

3.布置给水沟槽土方

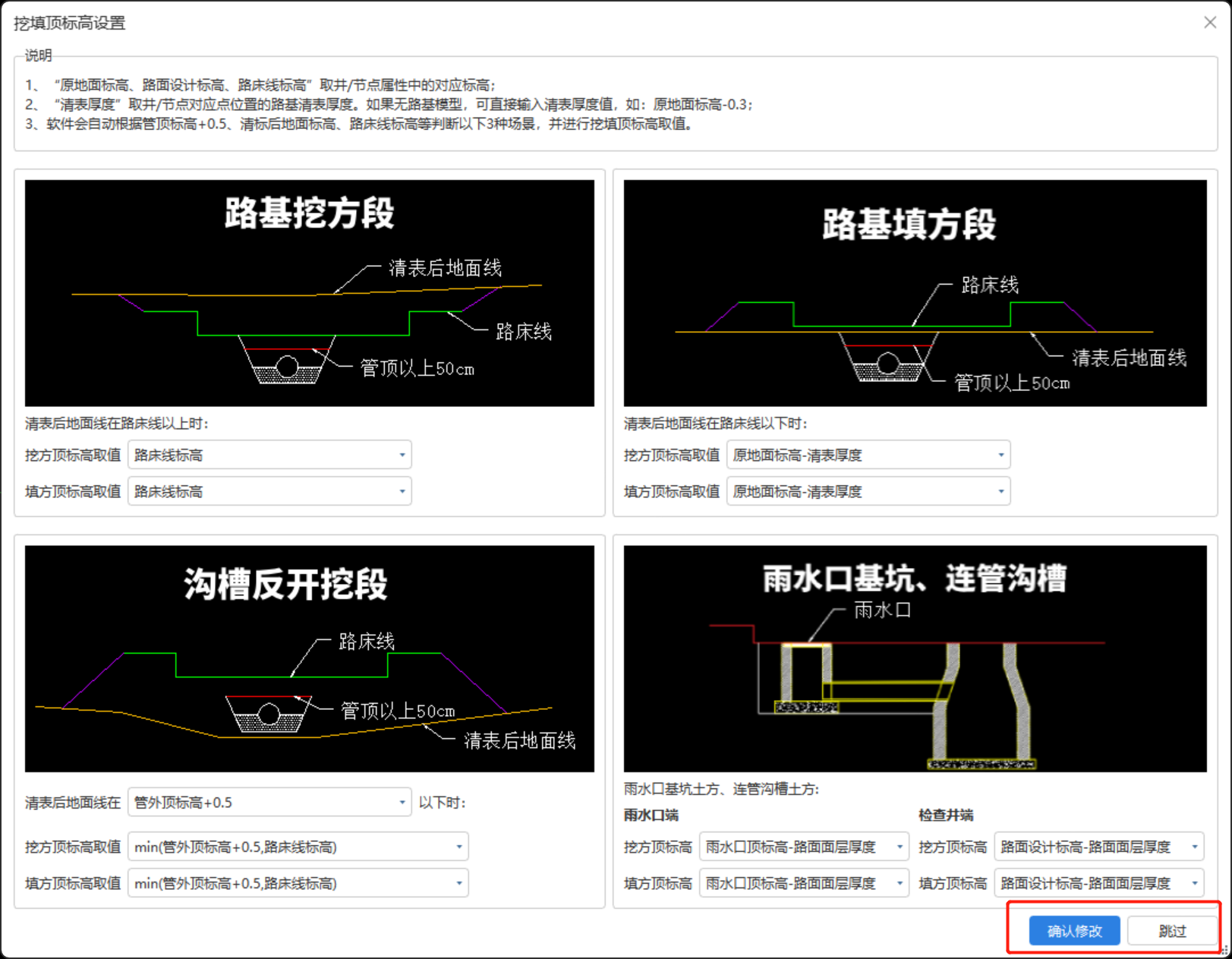

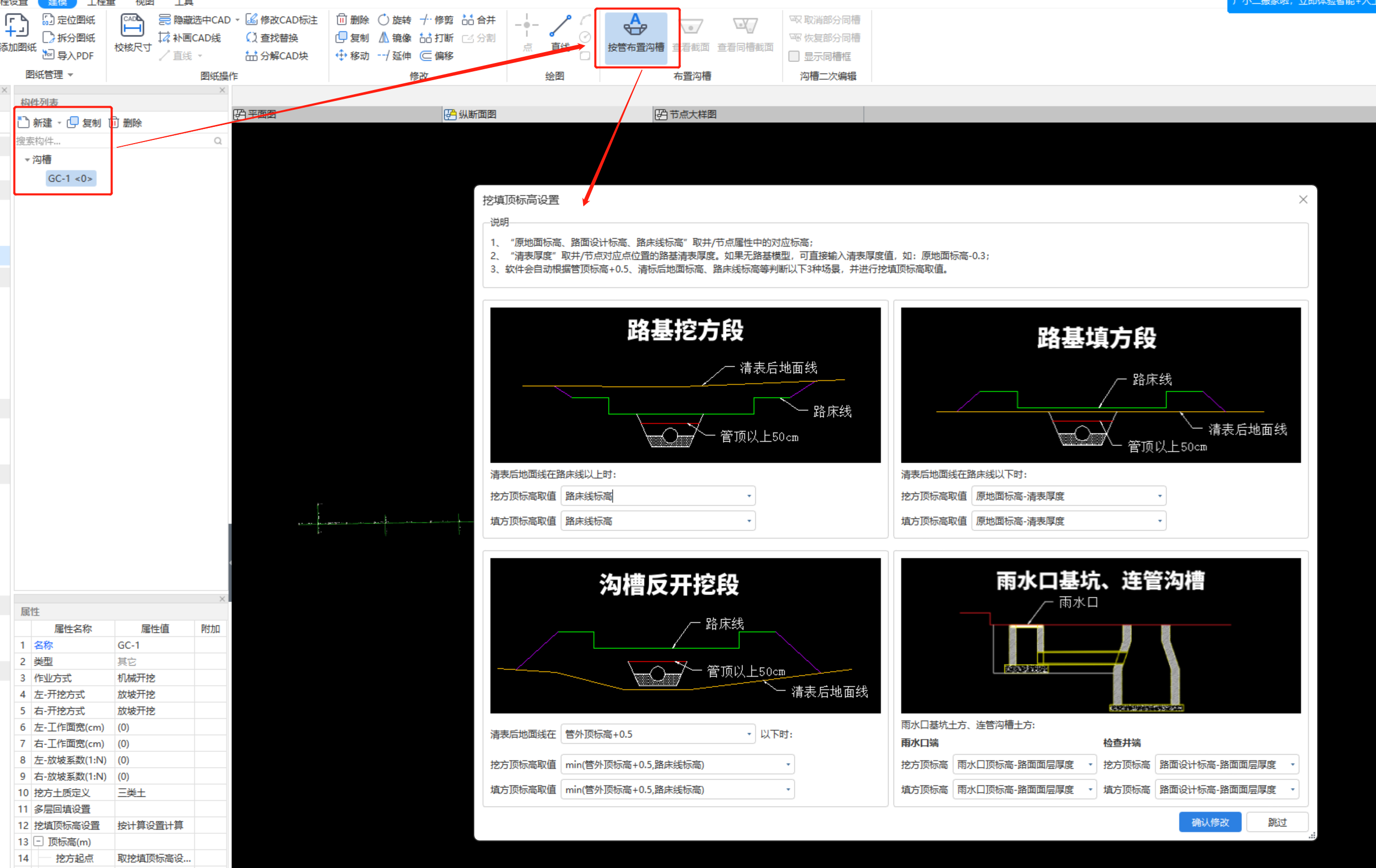

3.1.新建单级/多级沟槽，点击“按管布置沟槽”，弹出挖填顶标高设置示意图，可修改挖填顶标高判断原则；
3.2.可根据业务需求调整挖填顶标高数据，修改后点击“确认修改”；若无需修改，则点击“跳过”即可进入布置沟槽命令，此时挖填顶标高原则与“计算设置”中原则一致

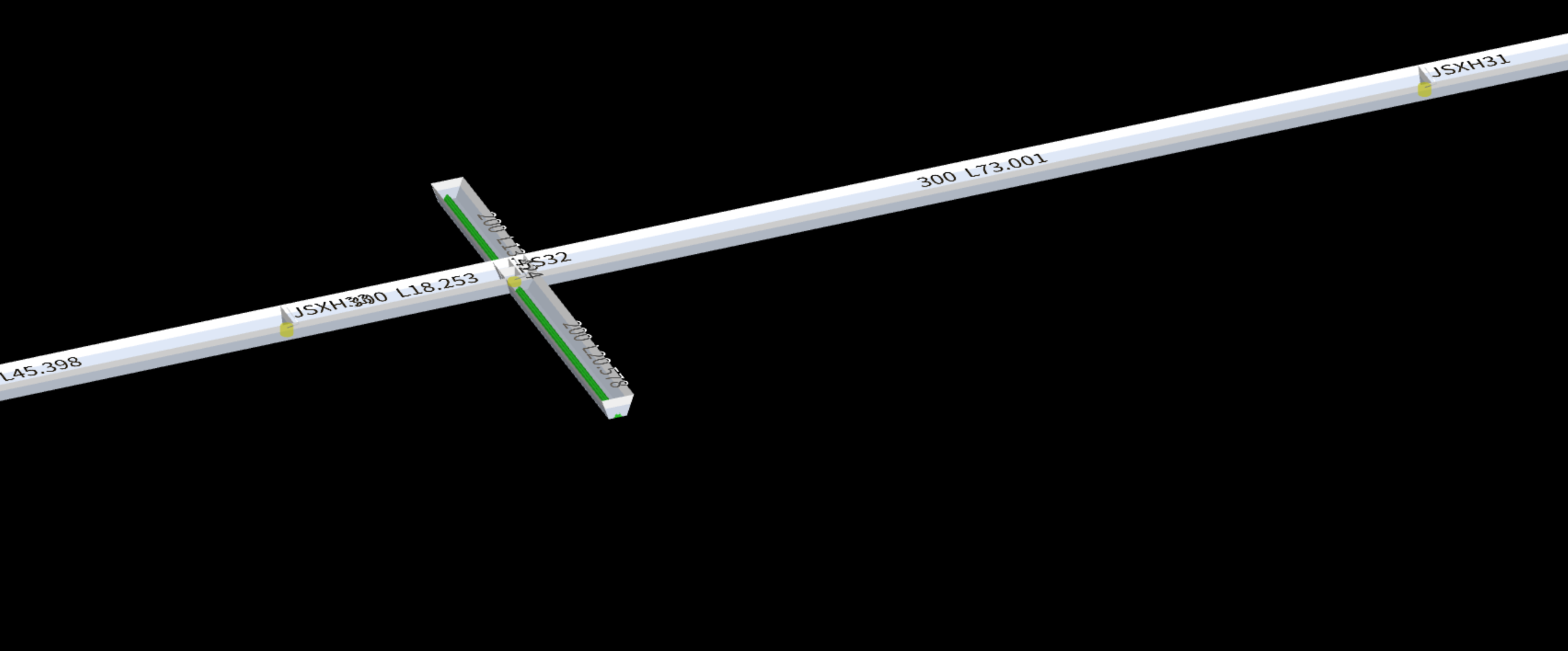

3.3.框选/点选给水管道，或按F3进行批量选择给水管道即可布置生成沟槽

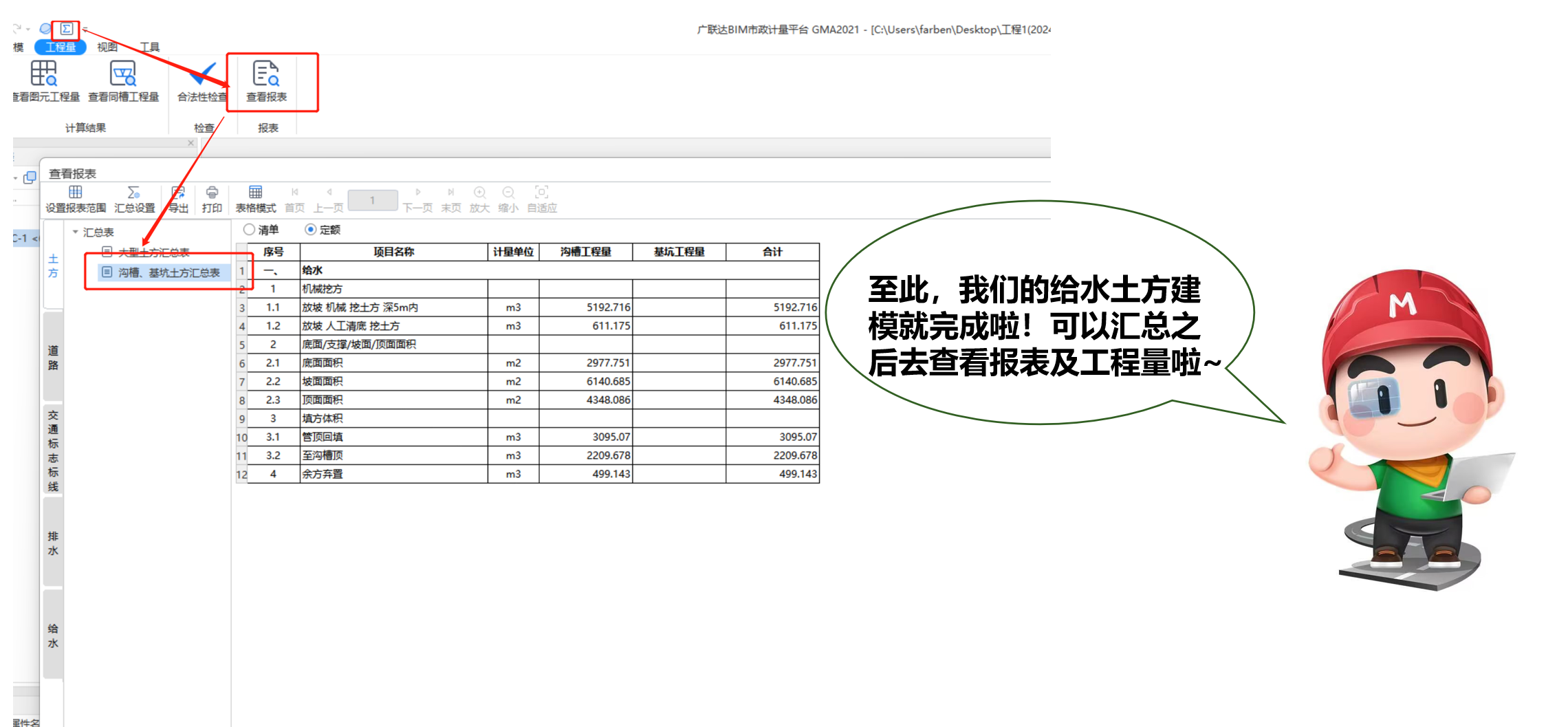

给水专业建模至此就结束啦~
快点击下载图纸练习一下吧
市政算量软件基础课程链接：零基础学市政系列课程-服务新干线建筑课堂 (fwxgx.com)
小伙伴们有任何的问题或者想要了解的内容
都可以在下方评论区告诉城城哦~
