钢筋算量-异形柱输入

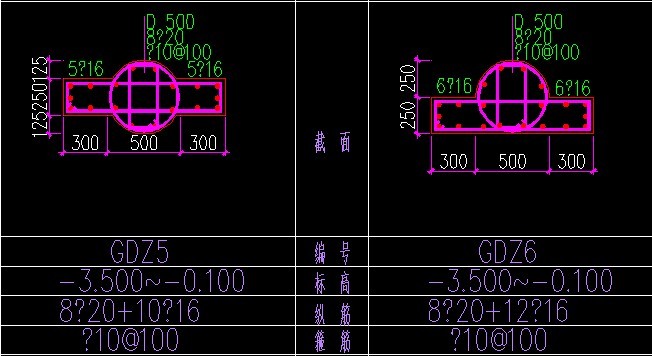

可以按图纸尺寸定义异性柱，在柱属性下面编辑器中，根据图纸要求编辑纵筋和箍筋就行

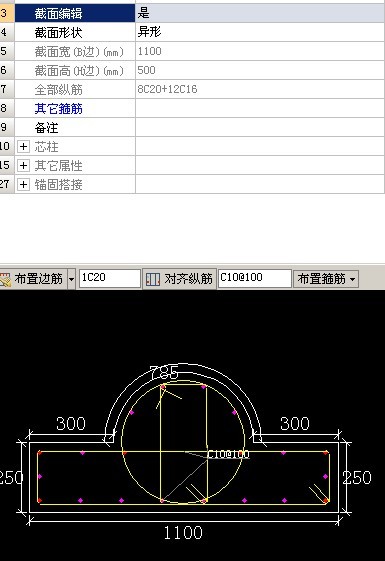

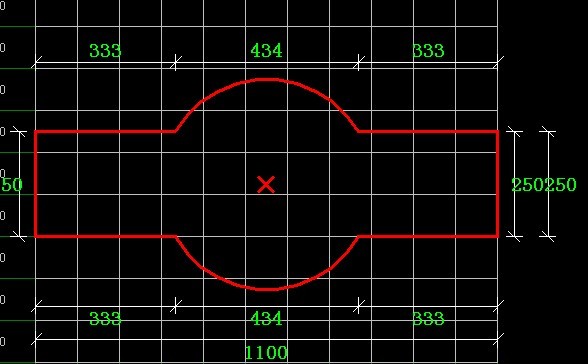

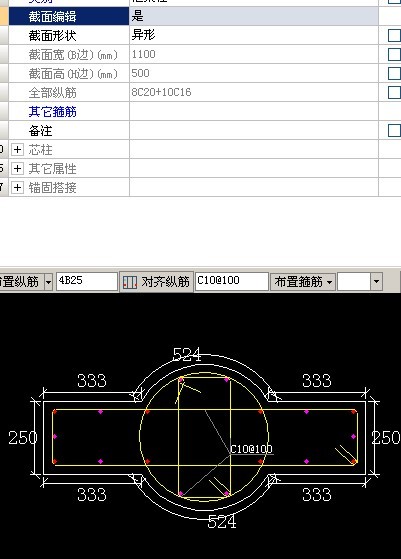

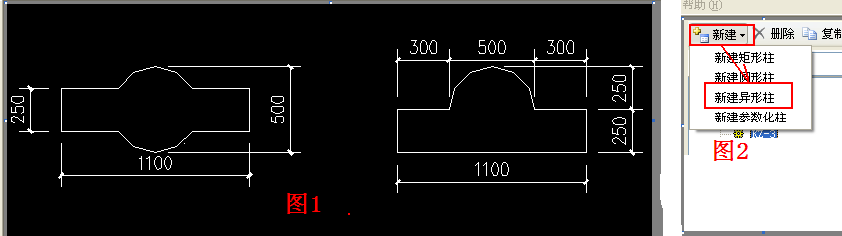

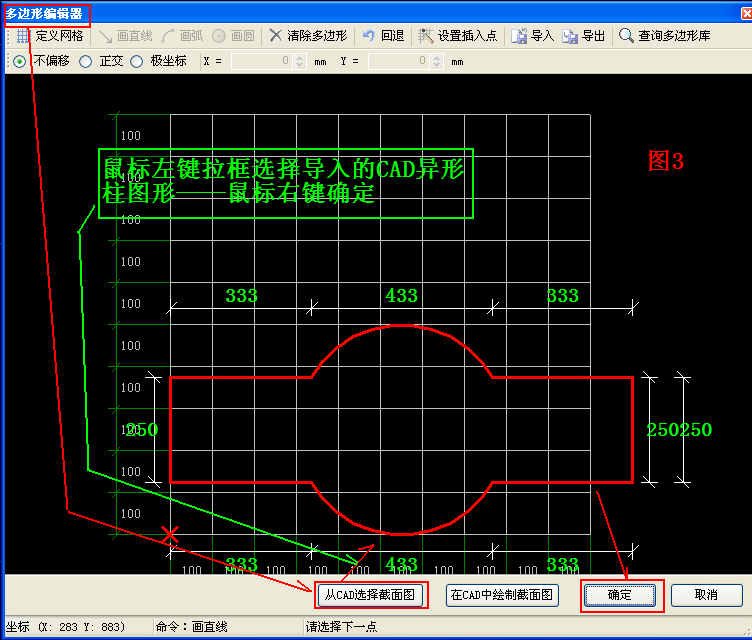

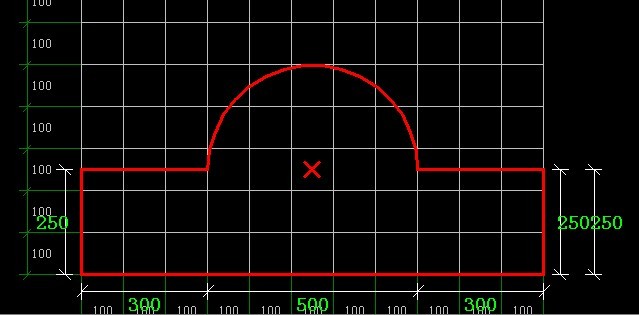

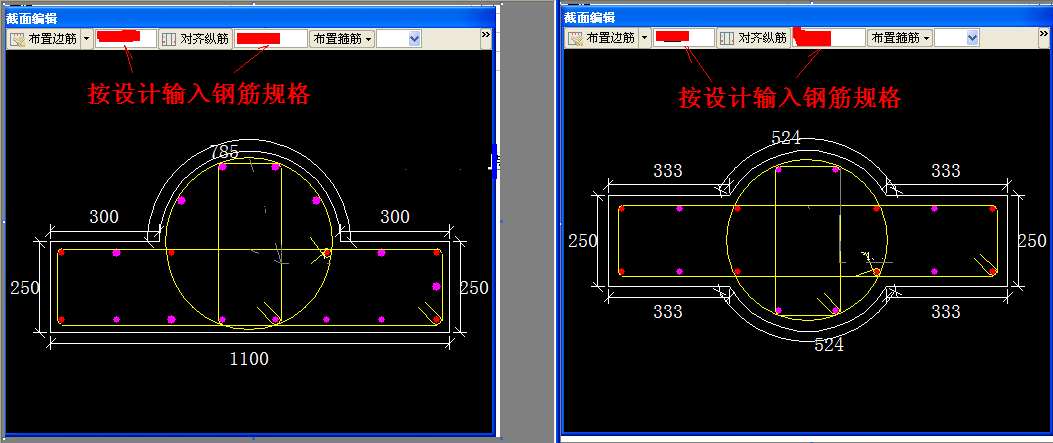

1、利用CAD先把异形柱图形画出，见图1（或者有设计的CAD异形柱图） 2、图形算量软件中，采用CAD草图——导入CAD图，将CAD异形柱图导入 3、新建异形柱(见图2)——出现多边形编辑器中点“从CAD选择截图”按钮——鼠标左键拉框选择导入的CAD异形柱图形——鼠标右键确定——多边形编辑器中“确定”；见图3 4、在截面编辑中，采用布置、对齐等按设计编辑柱纵筋；采用矩形、三点画弧等按设计编辑柱箍筋。见图4 5、异形柱布置三维效果图，见图5 6、异形柱建立完毕后，CAD草图中——“清除CAD图”。
